Stele verzi – șofând pe orbită

Vom face acum o scurtă incursiune în lumea băieților care fac orbita. Mai exact, să vedem cum e în lumea lor ‘la volan’.


Vostok, Vokshod

Vostok a făcut istorie între 1961-1963, cu mai mult de 10 bucăți construite în 3 variante – 1K (prototip), 2K (o platformă de spionaj, IMINT și SIGINT în terminologie modernă, devenită mai târziu Zenit) și 3KA (folosit pentru zboruri umane). Vostok 3KA a avut 6 zboruri, celebre fiind Vostok 1 cu Iuri Gagarin pe 12 aprilie 1961 și Vostok 6 cu Valentina Tereșkova pe 16 iunie 1963.

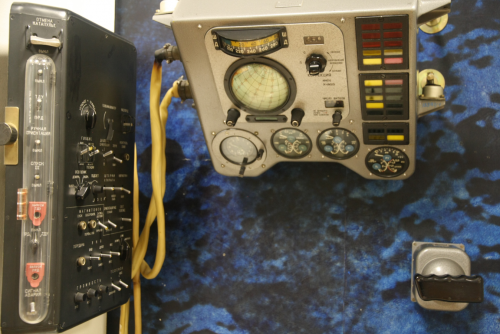

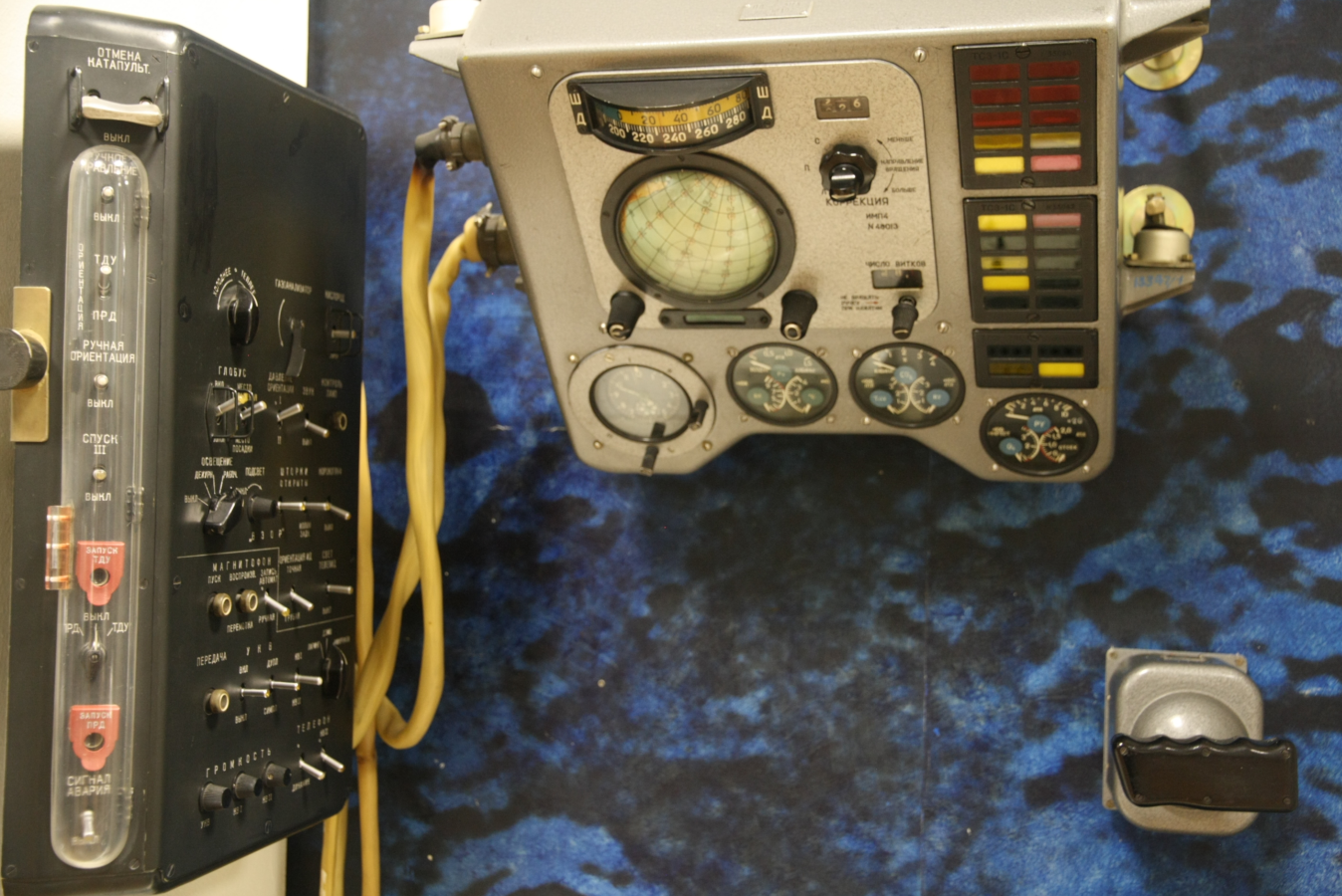

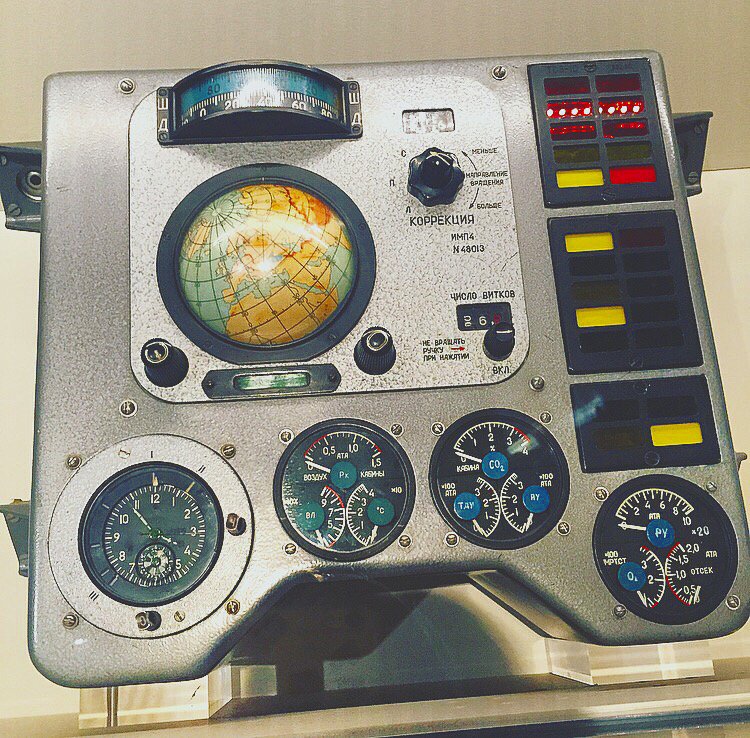

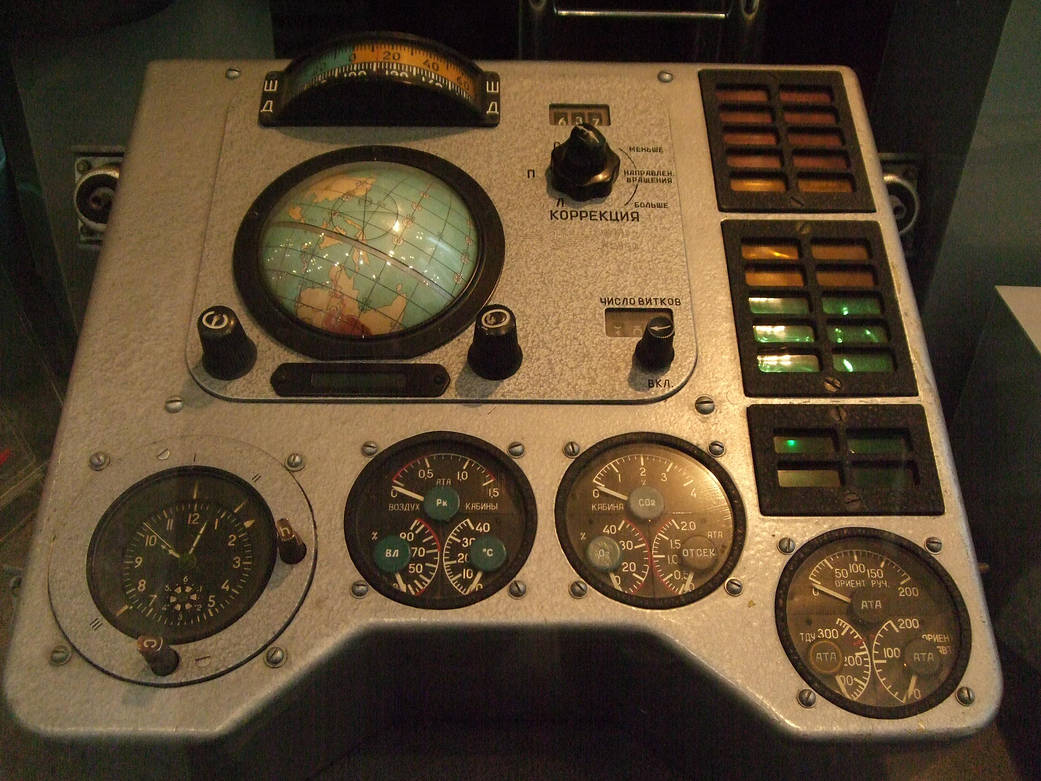

Vostok (1 – Twitter/KillerCosmonaut, 2 – NASA, 3 – Wikipedia)

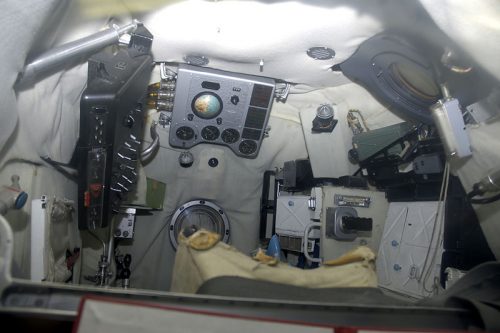

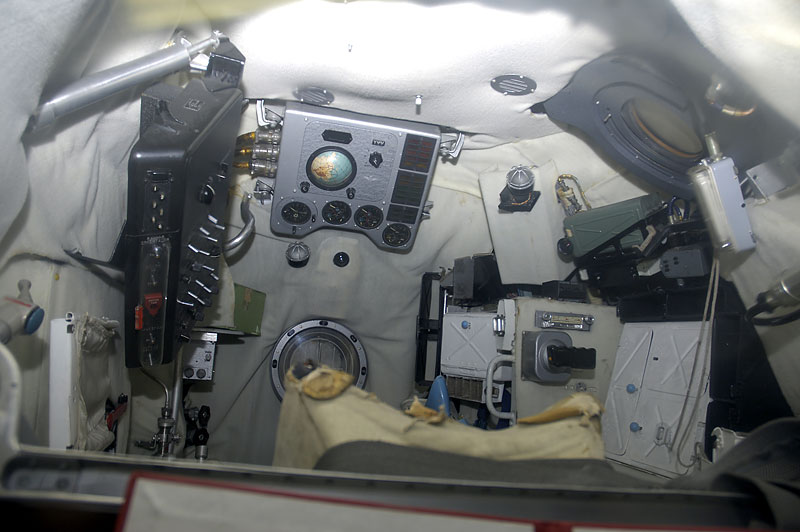

Vostok 6 (NASA Space Flight)

Vokshod a fost un program derivat din Vostok, acesta având 3 zboruri fără echipaj (unul cu echipaj canin de fapt) și 2 zboruri cu echipaj (la unul capsula având un sistem de andocare).

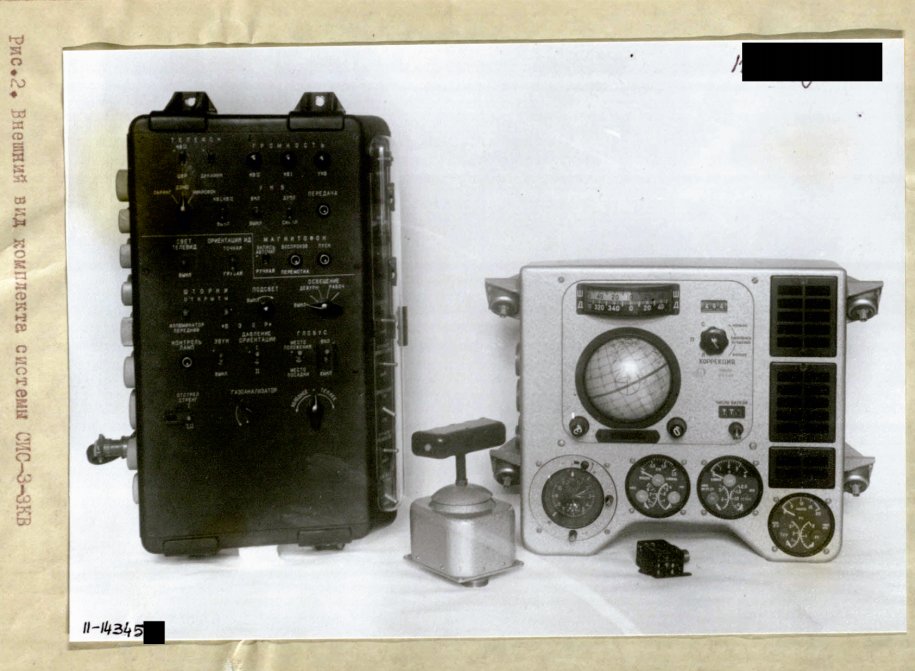

Vokshod (Twitter/DutchSpace)

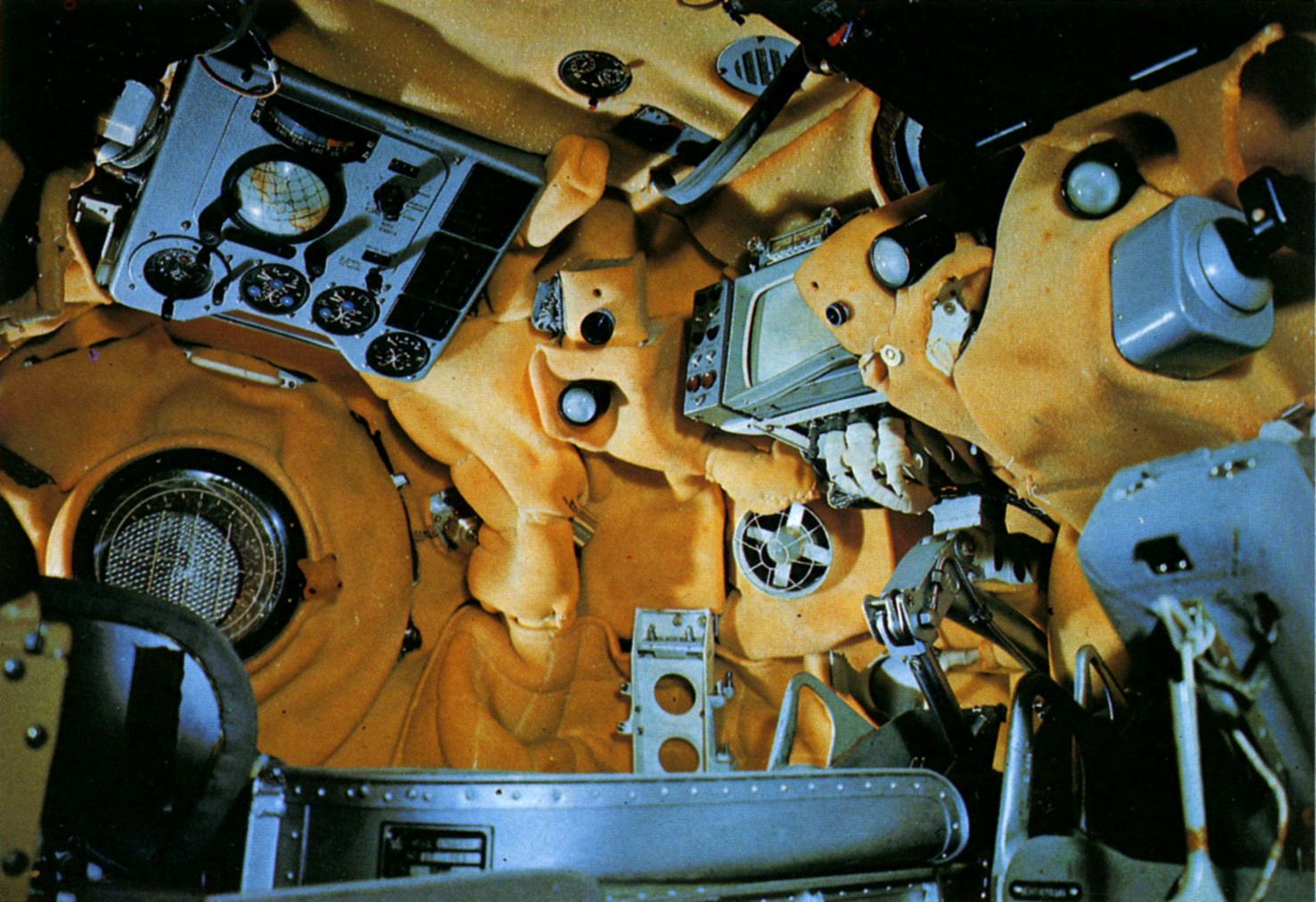

Vokshod 1 (drewexmachina.com)



Mercury

Mercury a fost primul program spațial de peste ocean care avea ca scop să ducă oameni pe orbită, desfășurat între 1958 și 1963. A avut 20 de zboruri fără echipaj și 6 cu echipaj, prima lansare fiind pe 9 septembrie 1959, prima lansare cu echipaj pe 5 mai 1961 şi ultima pe 15 mai 1963.

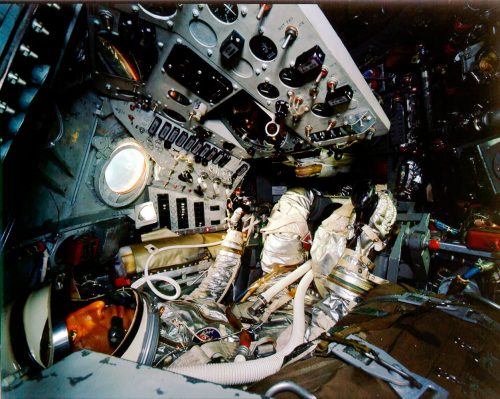

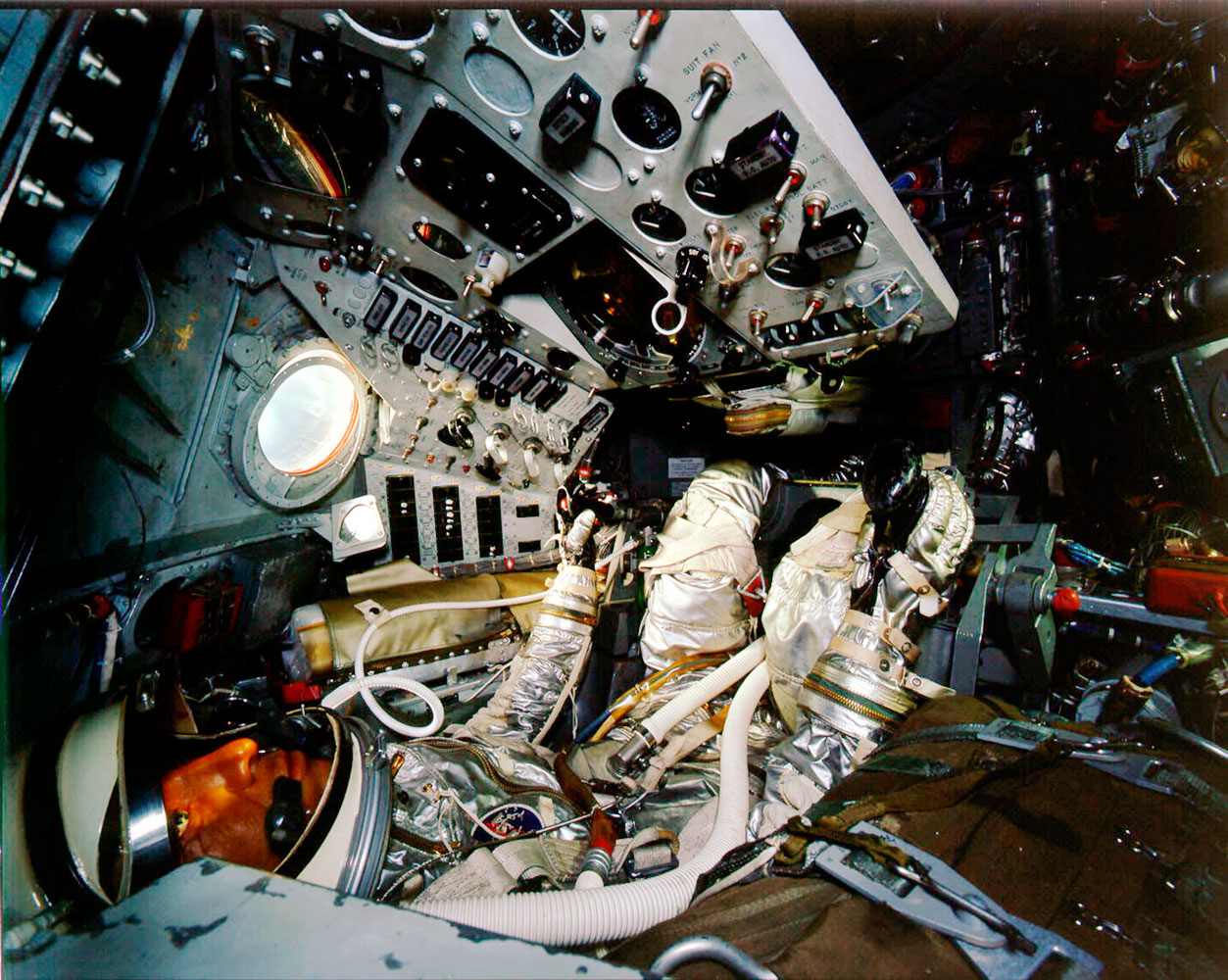

Mercury / Freedom 7 (Smithsonian)

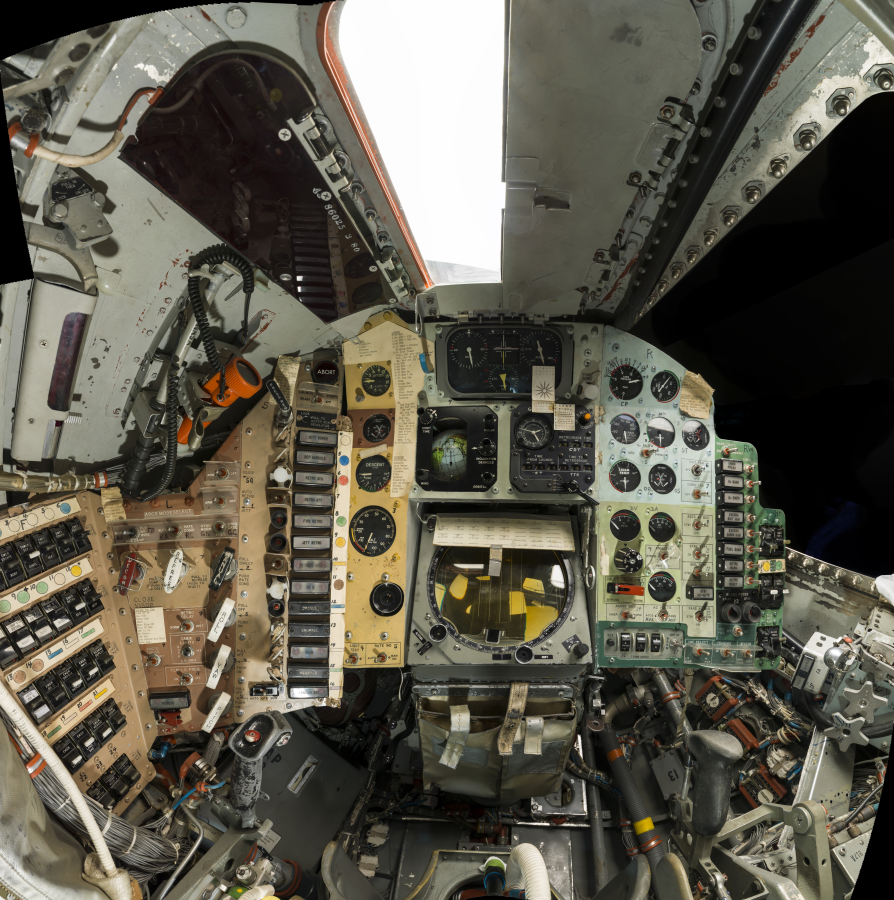

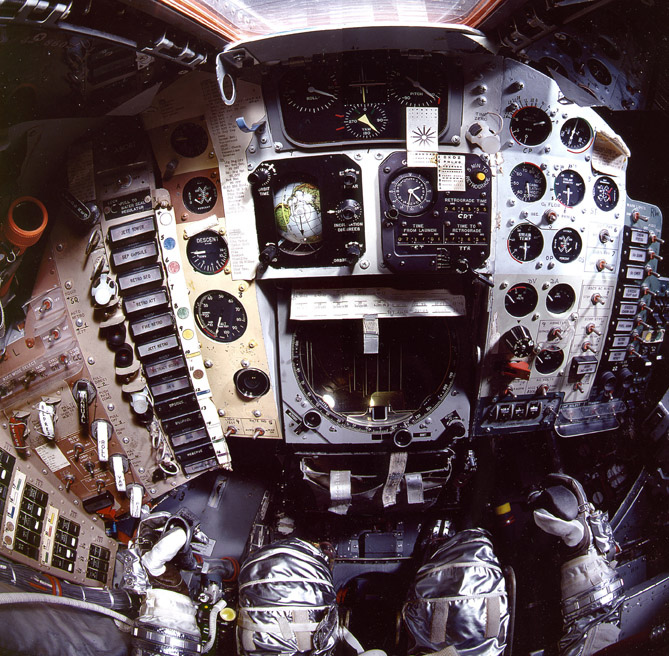

Mercury / Friendship 7 (NASA via osu.edu)

Mercury / Friendship 7 (Smithsonian)

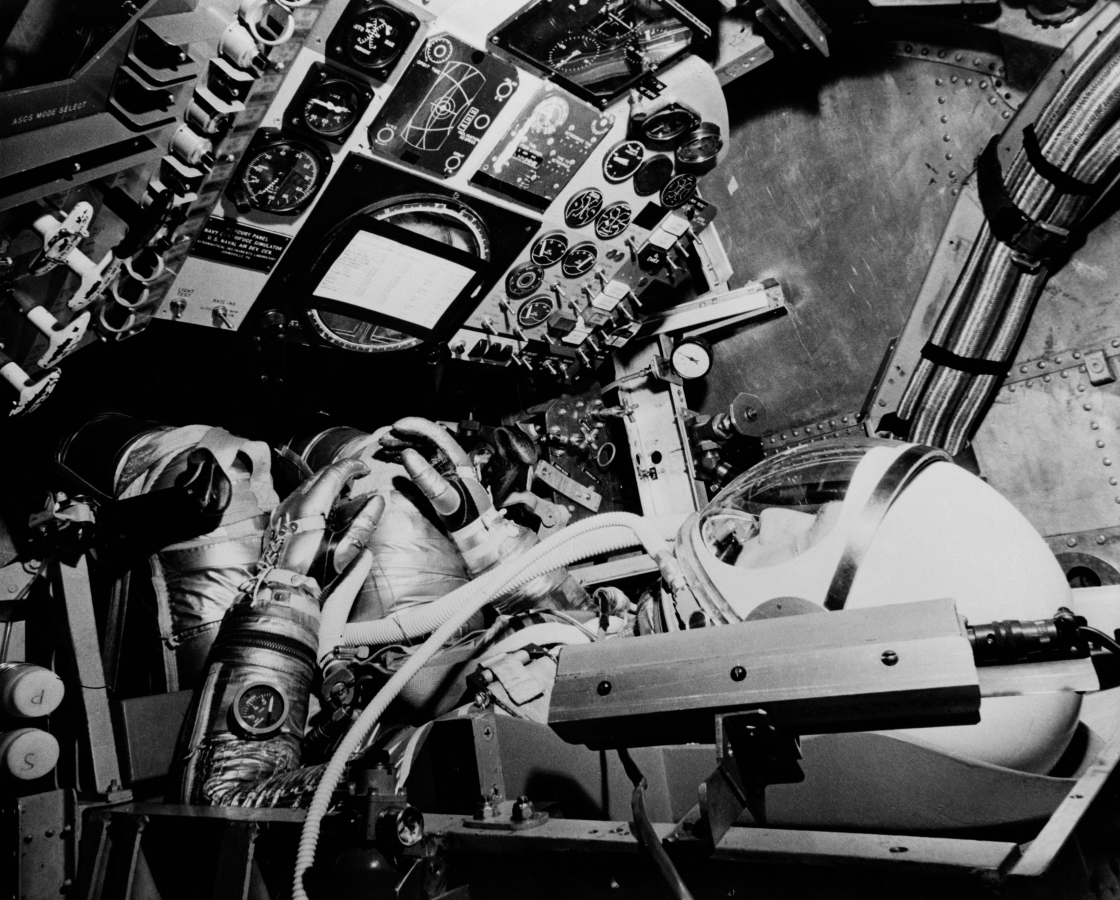

Mercury/Scott Carpenter (NASA)



Gemini

Continuarea Mercury a fost Gemini, cu 12 lansări (din care două fără echipaj) începând cu 8 aprilie 1964, lansările cu echipaj având loc între 23 martie 1965 şi 11 noiembrie 1966.

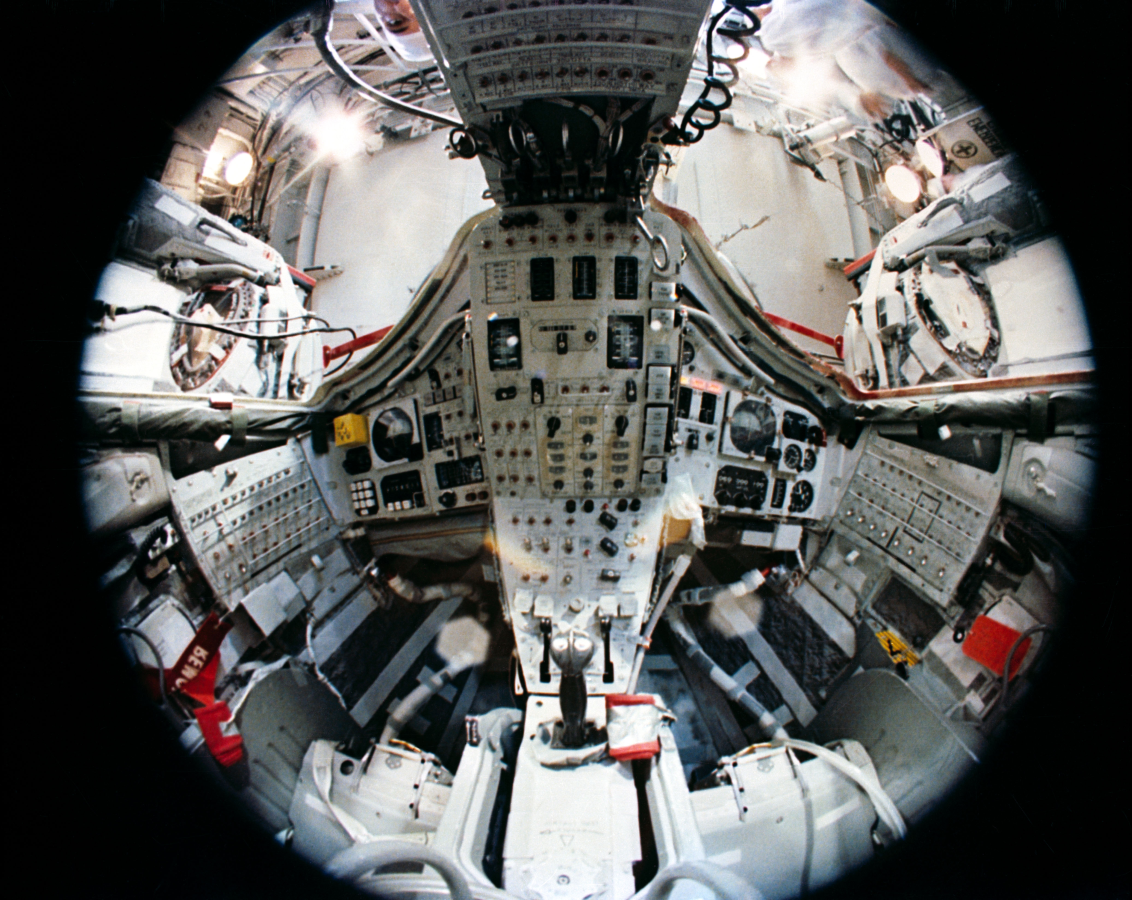

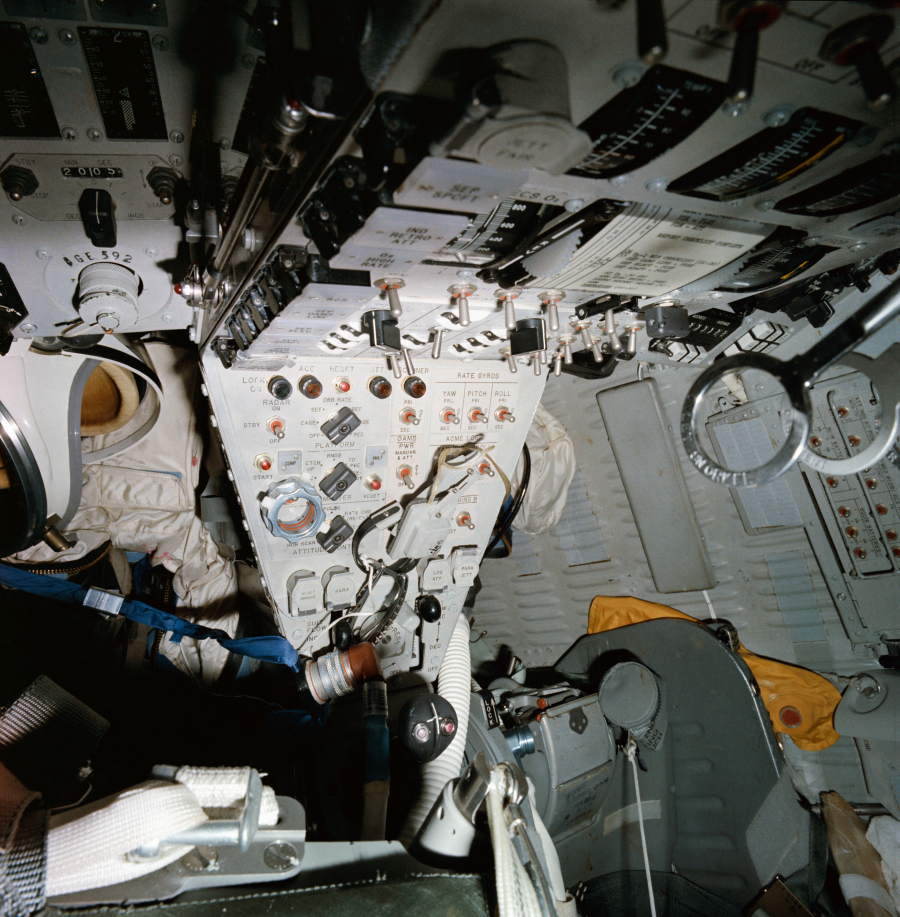

Gemini 7, Gemini 3 (1,2 – NASA)



Soyuz

După Vostok și Vokshod a urmat cel mai longeviv vehicul care a făcut orbita. Este, evident, vorba despre Soyuz, acesta având primul zbor cu echipaj pe 23 aprilie 1967 – Soyuz 1. A avut până acum peste 140 de zboruri, ADN al lui a ajungând şi la chinezi. Panoul de control de pe primul model – 7 K-OK – versiuni a fost preluat pe Salyut. A fost apoi modernizat la Soyuz TM și la Soyuz TMA.

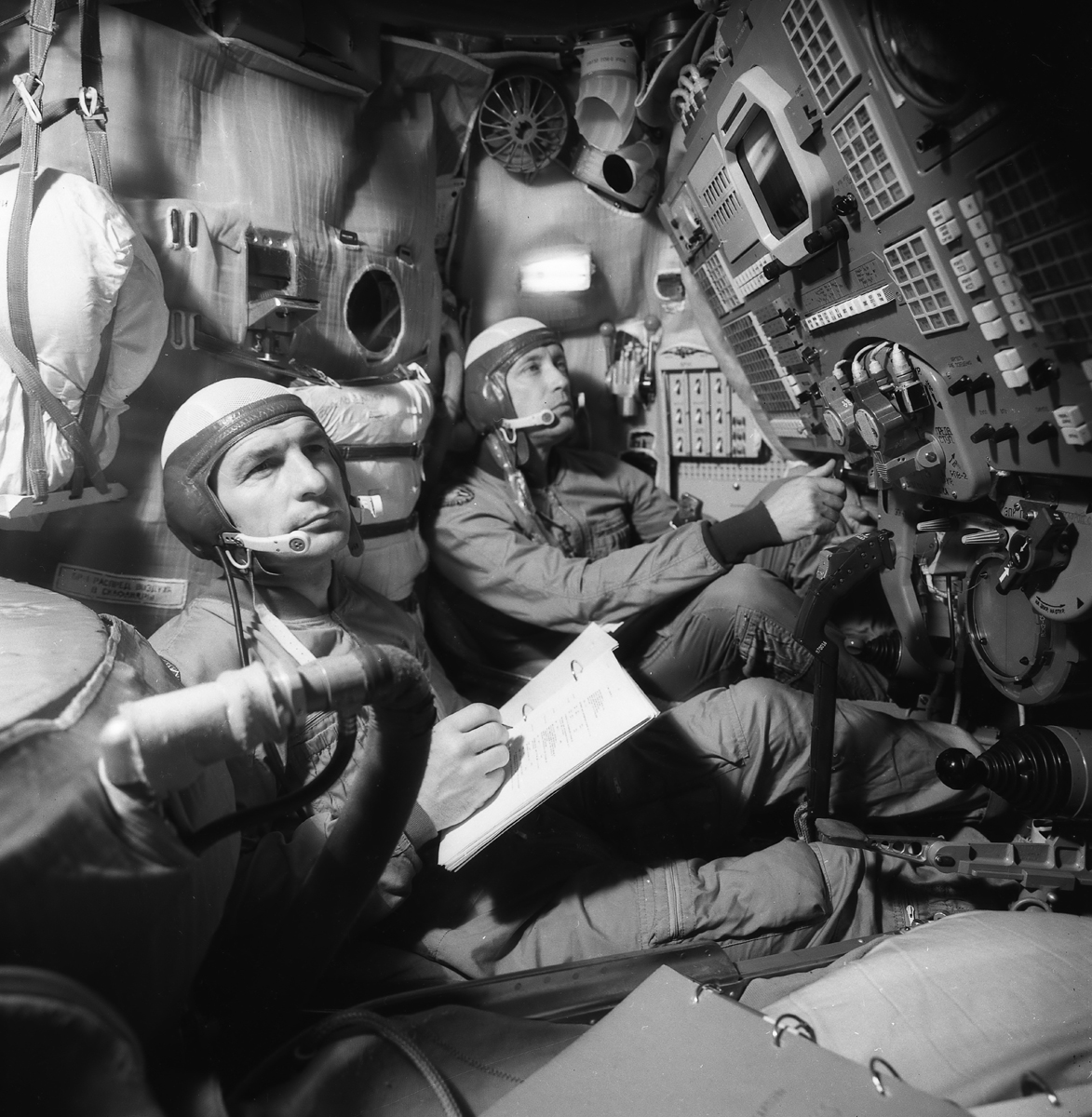

Soyuz T2, 1980 (GCTC)

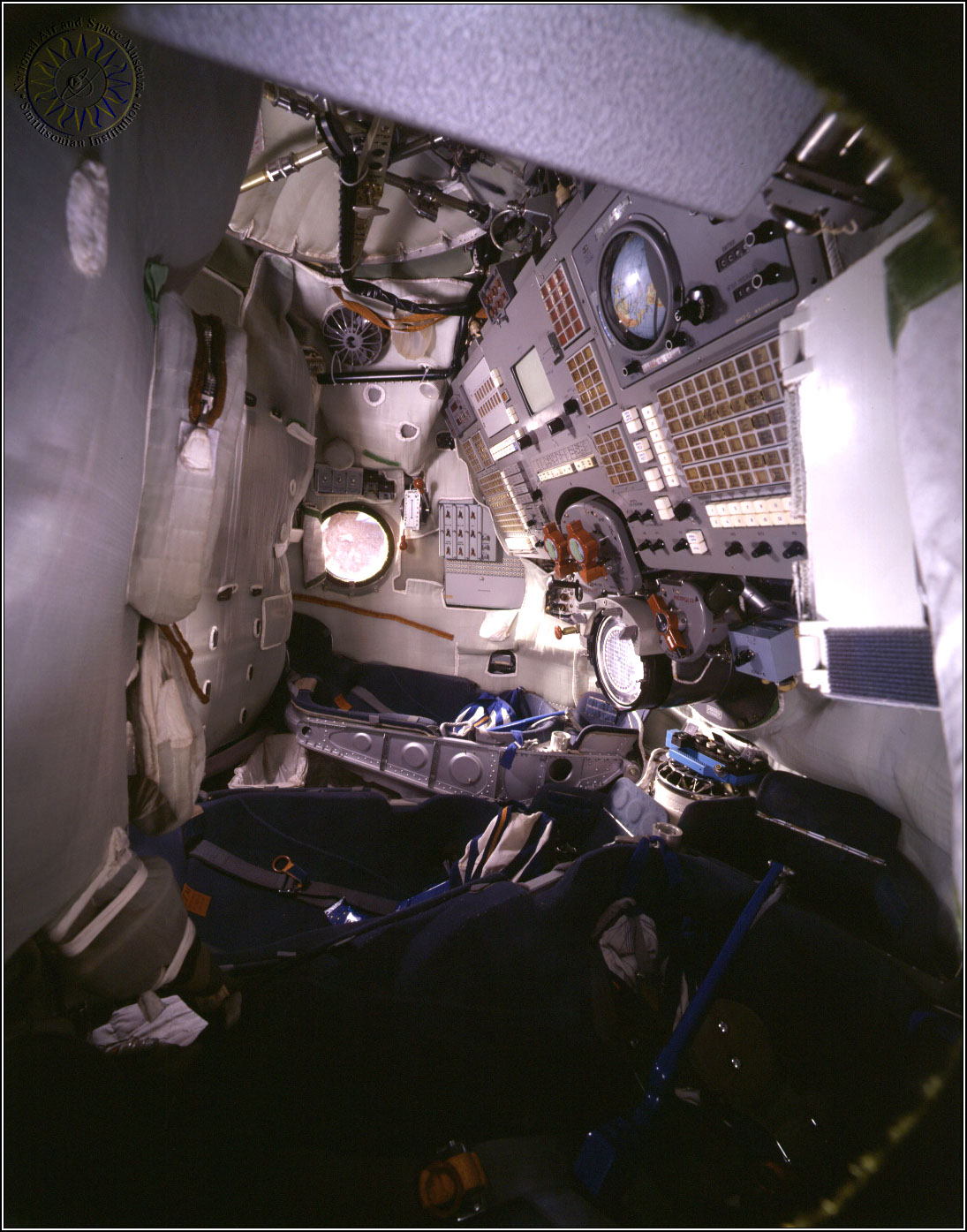

Soyuz TM10, dec 1990 (Smithsonian)

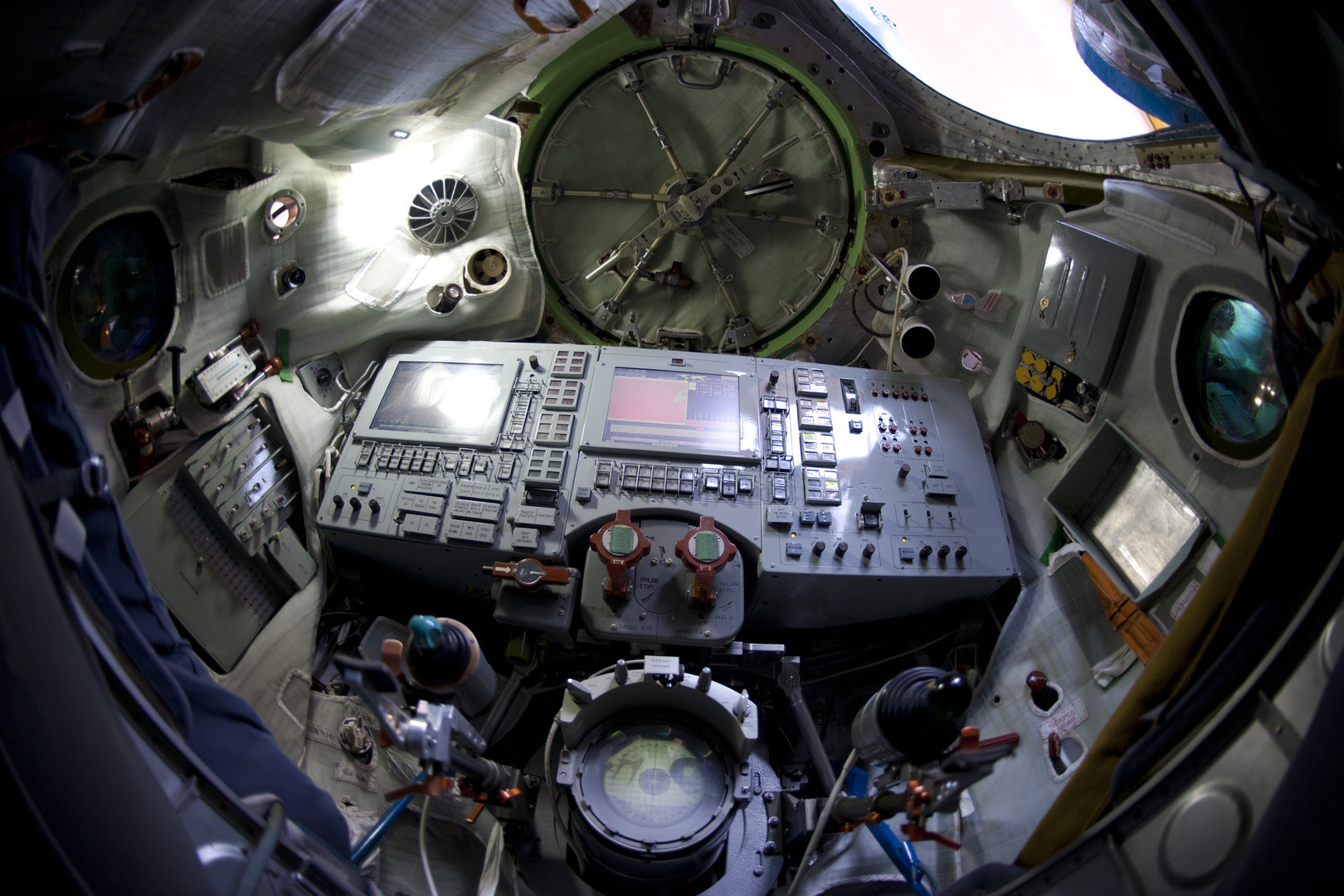

Soyuz TMA Training – Paolo Nespoli (ESA)



Apollo

Programul Apollo a avut primul zbor cu echipaj pe 11 octombrie 1968 (Apollo 7) şi ultimul zbor pe 19 decembrie 1972 (Apollo 17). Nava Apollo era compusă din 3 părți – Modulul de Comandă, Modulul de Serviciu şi Modulul Lunar.

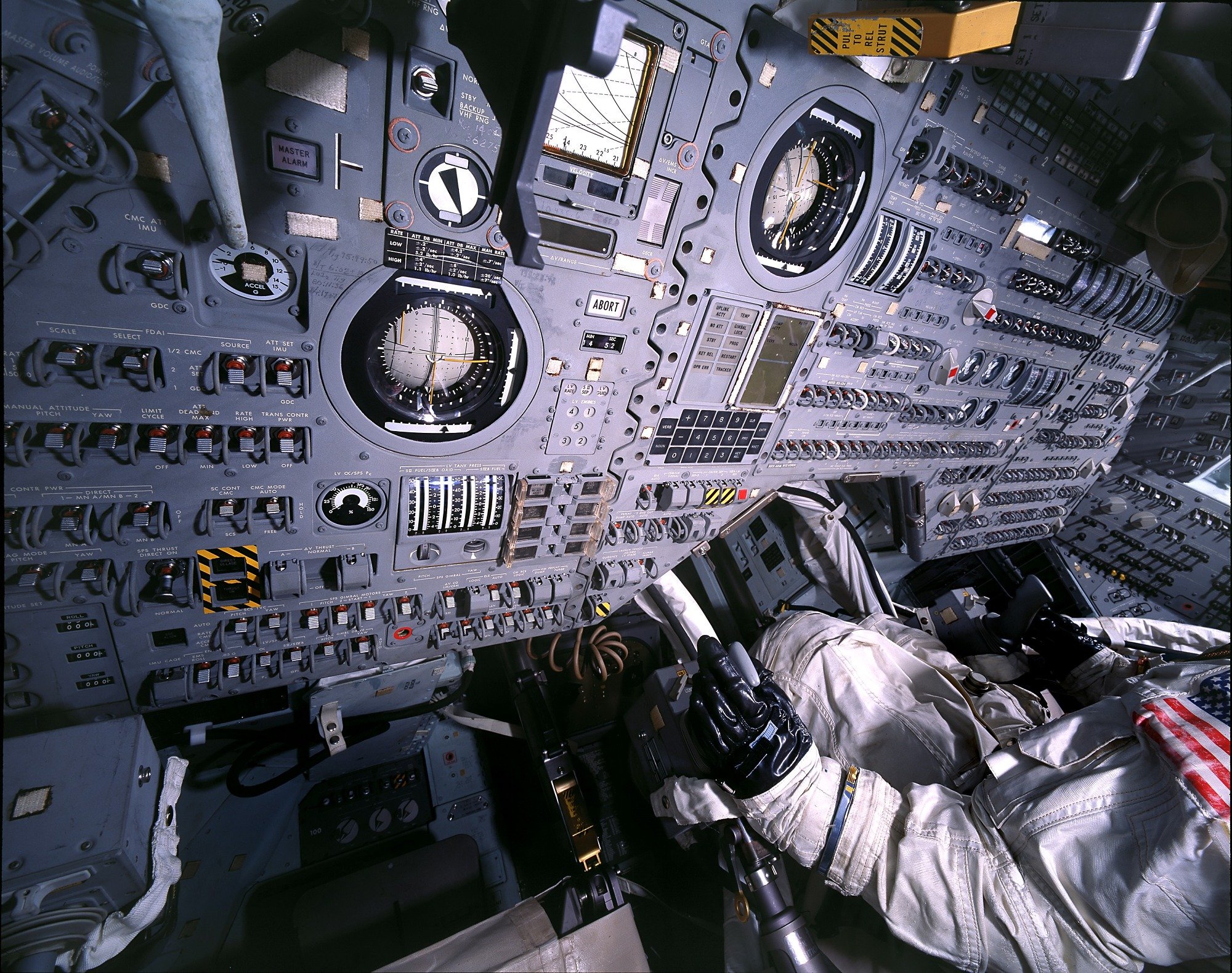

Apollo 11, CM (NASA)

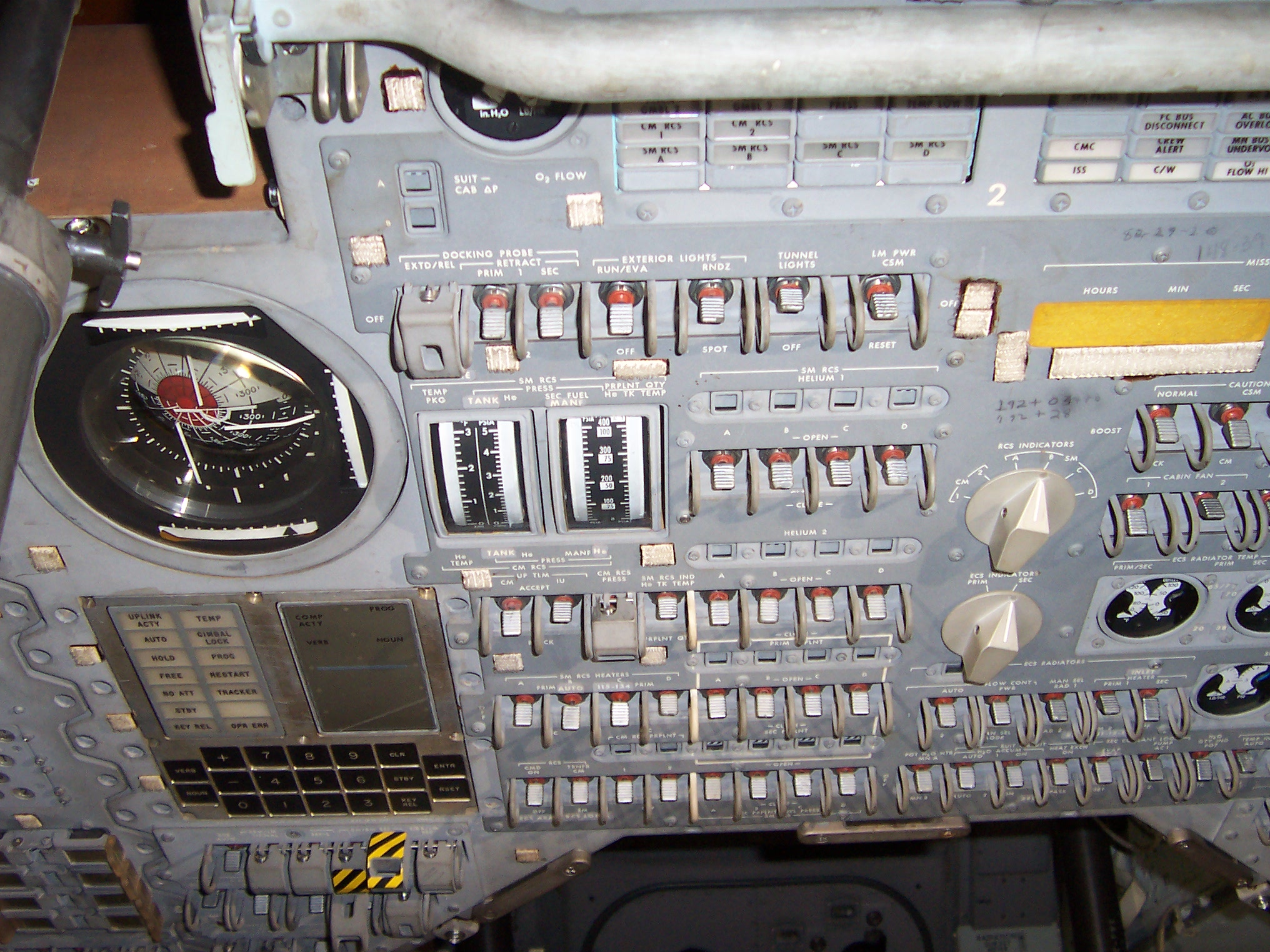

Apollo 10, CM (Nature)

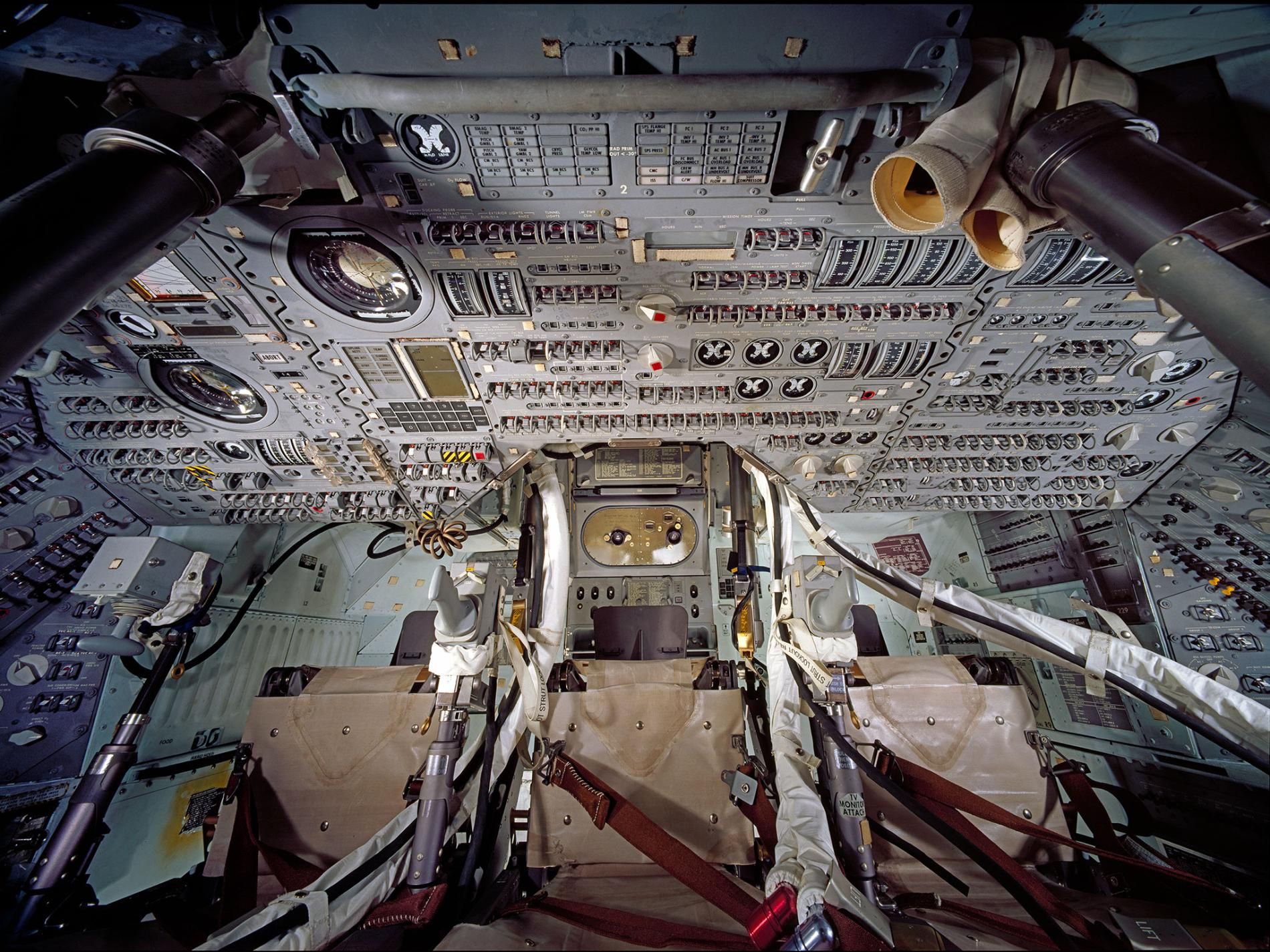

Apollo, CM (Pinterest)

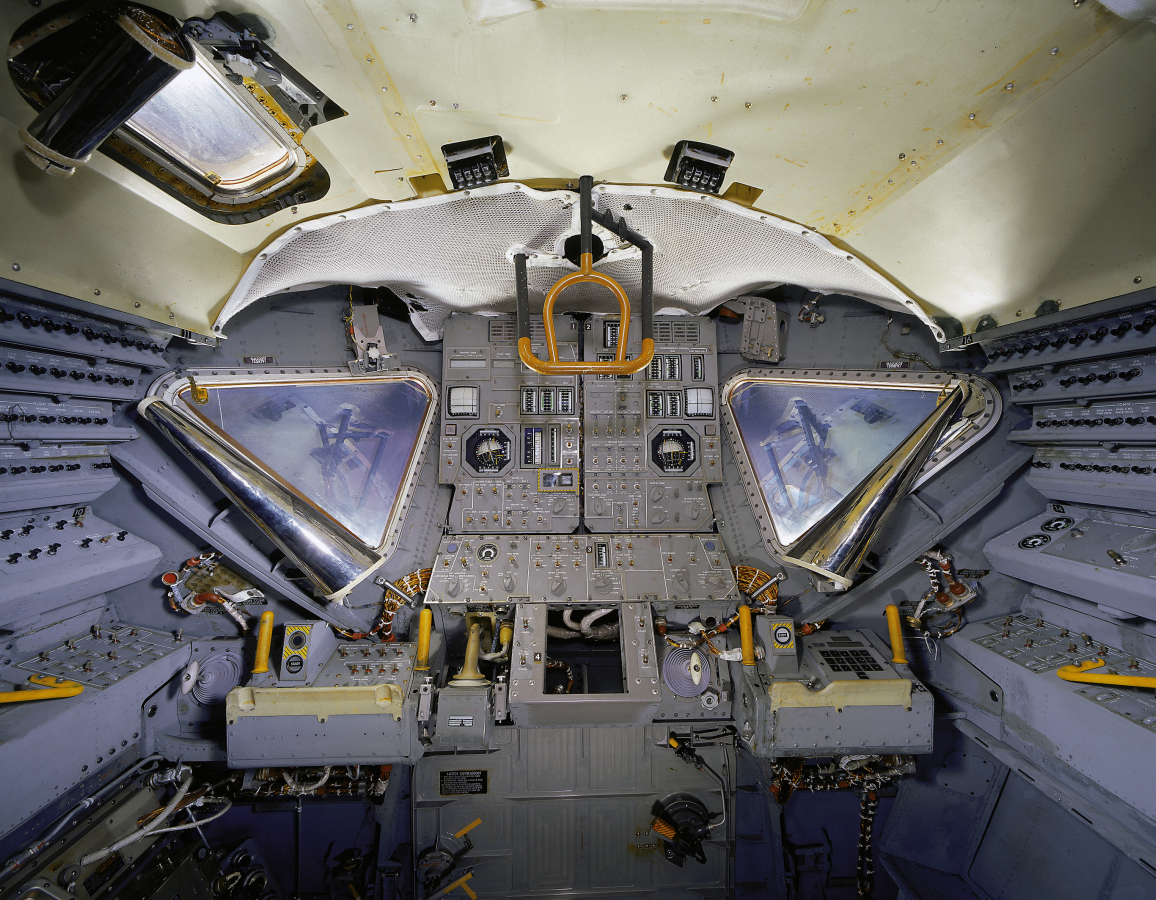

Apollo, LEM (necunoscut)



TKS

A fost un proiect interesant, dar această navă nu a avut zile, din nefericire. TKS a fost destinată folosirii transportului la şi de la stația spațială militară Almaz. ADN-ul i se regăseşte până în zilele noastre la modulul Zarya al ISS. Era compus din două vehicule – TKS VA (pentru transportul de persoane) şi TKS FGB (pentru transport de mărfuri). Au avut loc 4 lansări cu 8 TKS VA pentru teste între decembrie 1976 şi mai 1979. Configurația completă, cu ambele module, a avut 4 lansări fără echipaj, între iulie 1977 şi septembrie 1985.

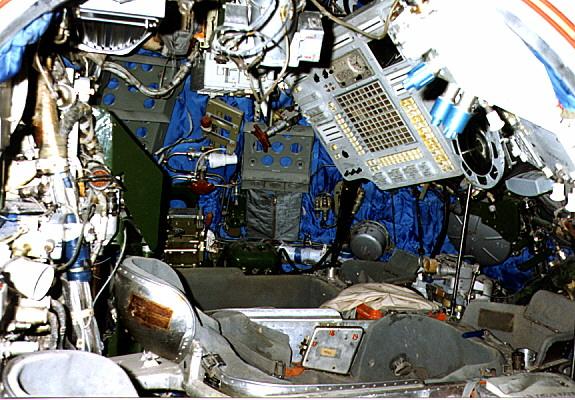

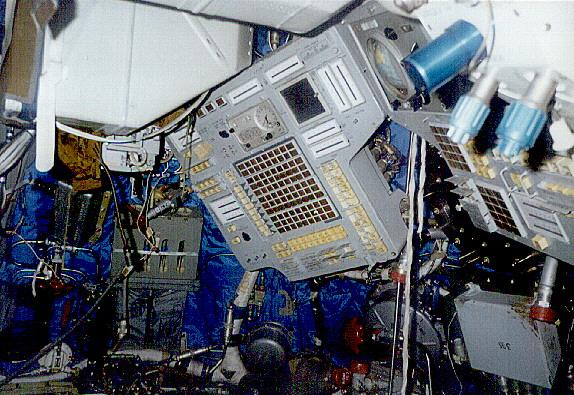

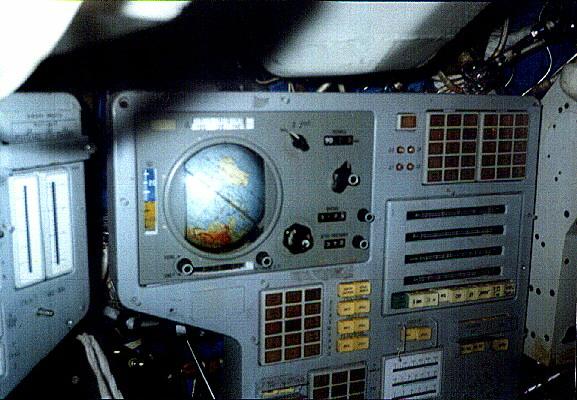

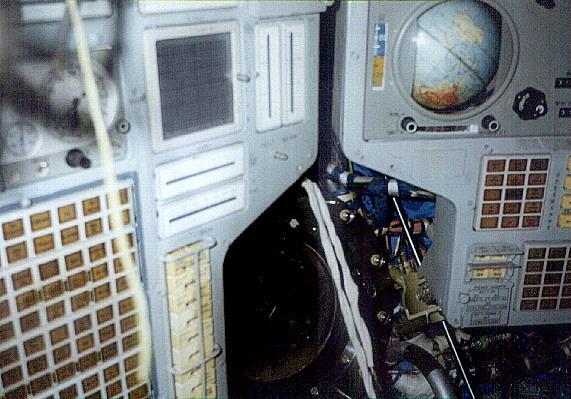

TKS VA (Astronautix)



Salyut

Tatăl Mir şi bunicul ISS, a avut şi el o zonă de comandă şi control. Sistemele au fost aceleași cu cele ale Soyuz 7 K-OK.

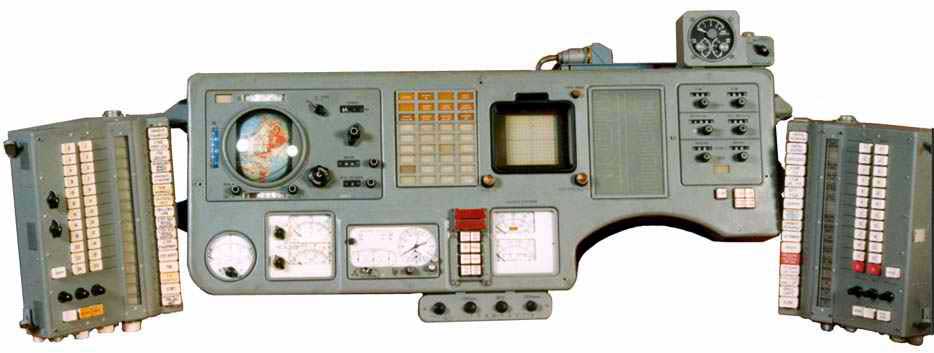

Salyut (MIT)

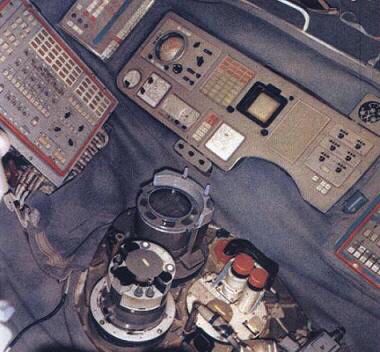

Salyut 1 (Pinterest)

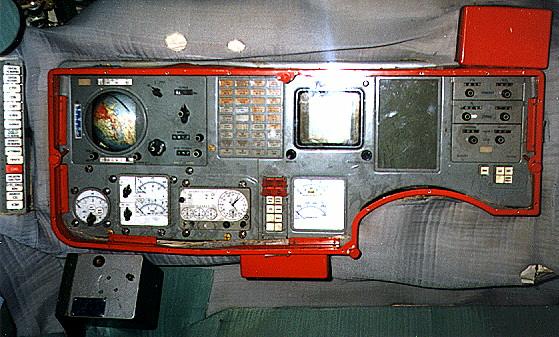

Salyut 4 / Soyuz 7 K-OK (Astronautix)



Naveta spațială – orbiterul american

Aşteptări mari şi rezultate nu foarte notabile sau vehicul parțial reutilizabil pentru nenumărate tipuri de misiuni dar nespecializat – un fel de cheie franceză care să inlocuiască toate celelalte tipuri de chei. Totuşi, o capodoperă a ingineriei; gândit ca parte a unui ecosistem care nu a existat niciodată. Prima lansare a fost pe 12 aprilie 1981 (Columbia) iar ultima pe 8 iulie 2011 (Atlantis), cele 6 vehicule (din care unul – Enterprise – folosit pentru teste atmosferice) având în total 135 de zboruri în spațiu şi două accidente (Challenger în 1986 şi Columbia în 2003).

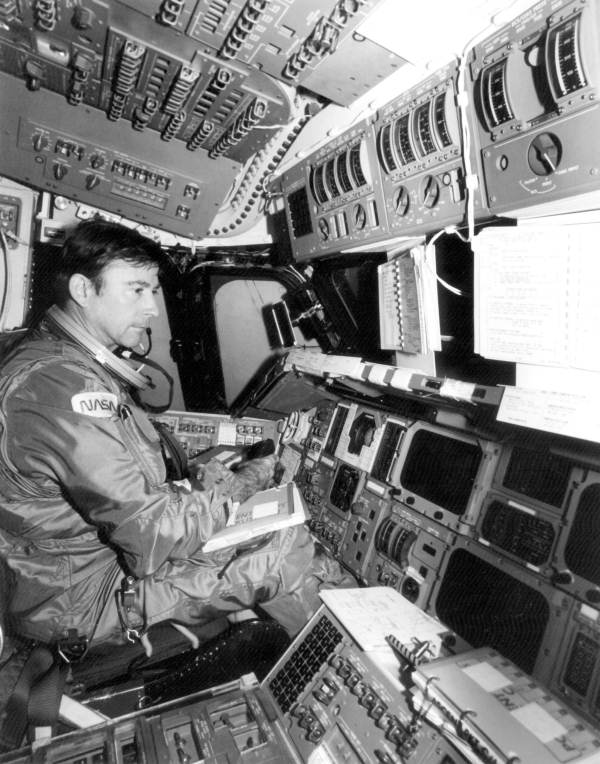

Columbia, oct 1980, John Young (NASA via Florida Memory)

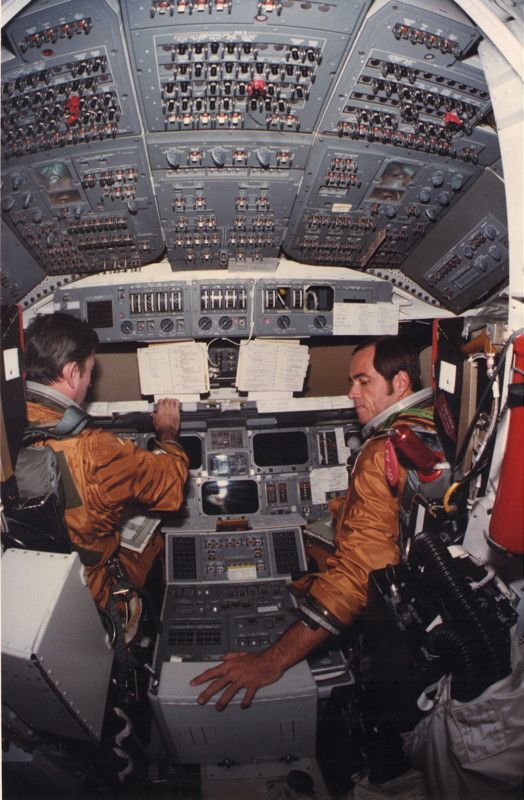

Columbia, 1981, John Young & Robert Crippen (NASA via space.com)

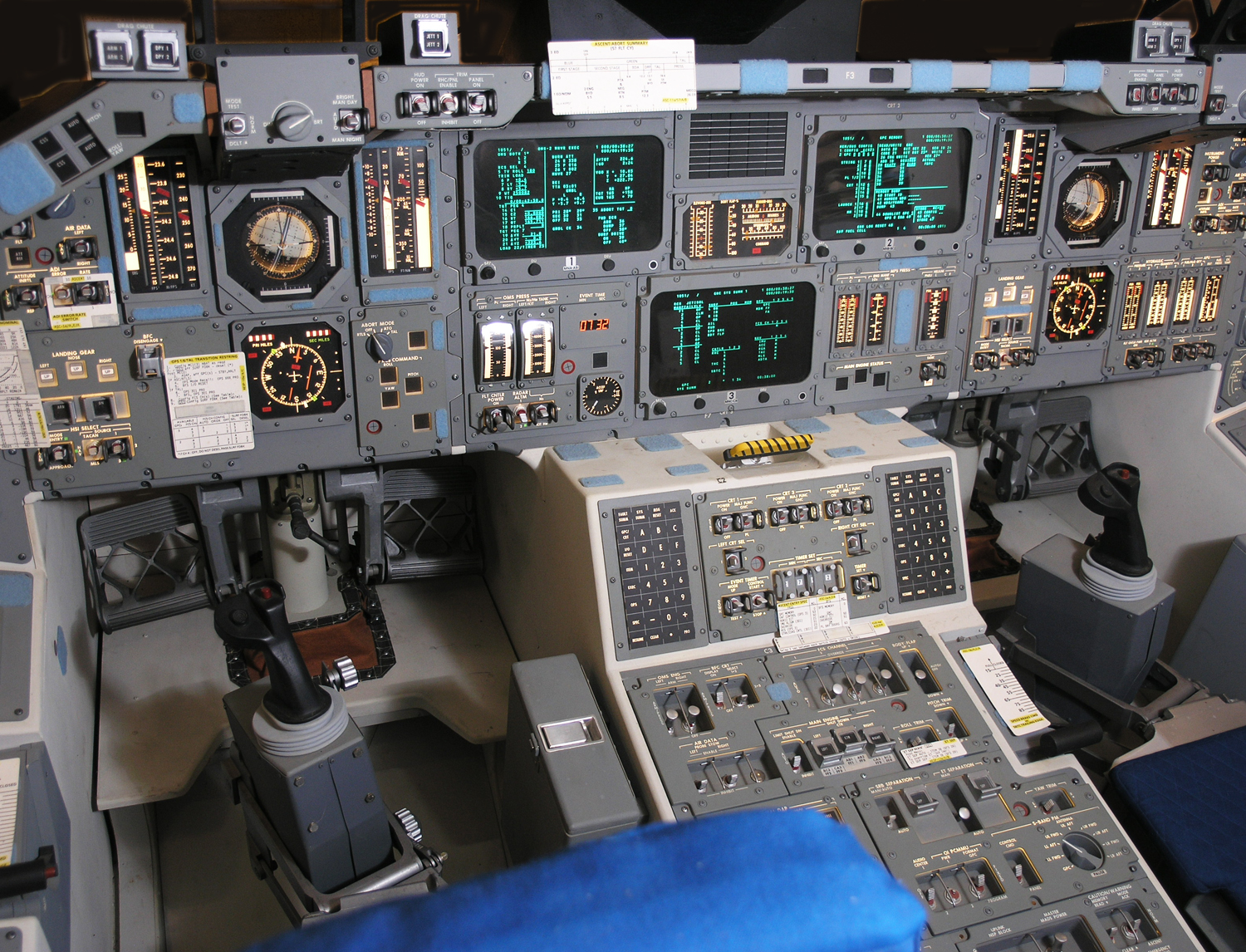

Orbiter – original (NASA via imgur)

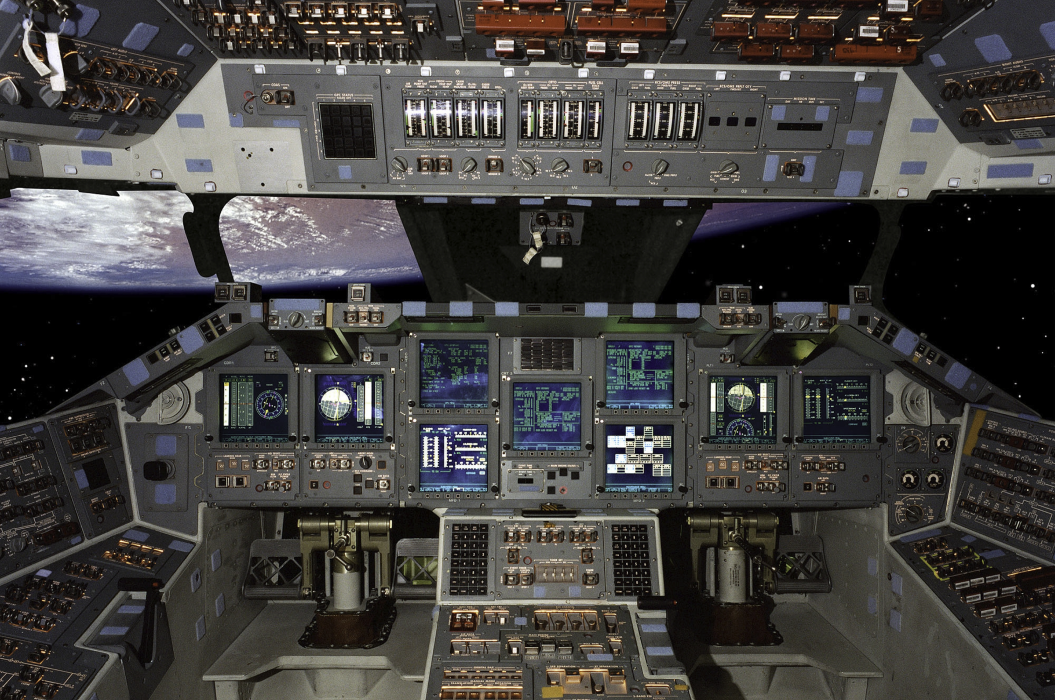

Atlantis, 2000 (NASA)

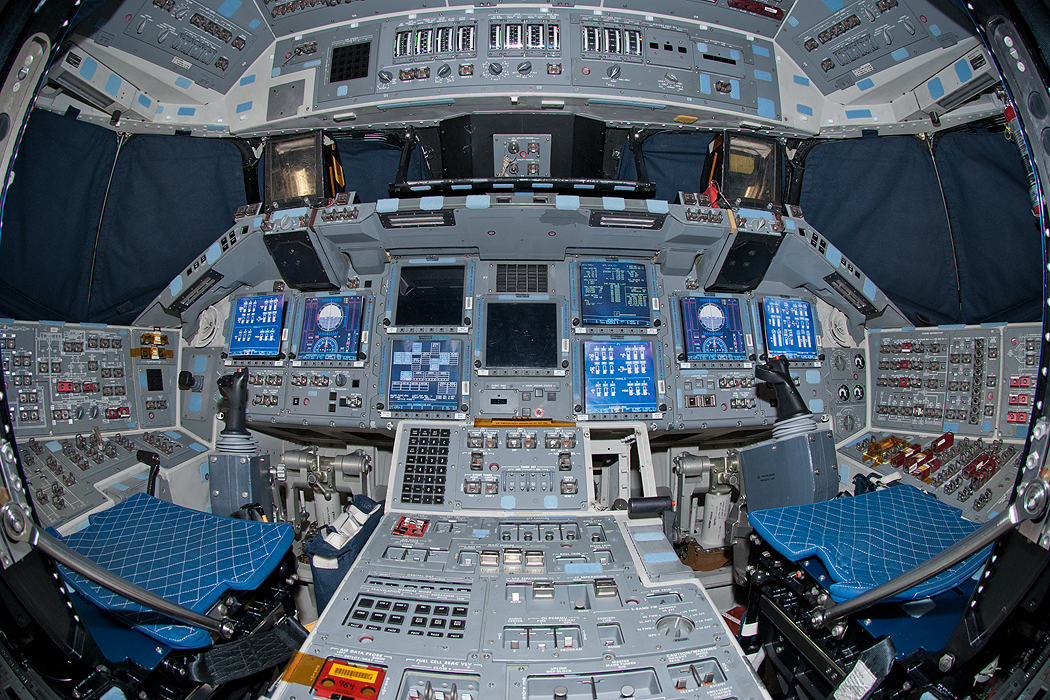

Discovery, Feb 2011 (launchphotography.com)



Naveta spațială – orbiterul sovietic

Evident, URSS a constat că nu are un orbiter. Deci proiectanții sovietici au furat proiectat unul. Orbiterul sovietic a avut un singur zbor, pe 11 noiembrie 1988, care a durat 3 ore şi jumătate. Flota a avut două vehicule – OK-1K1 Buran şi OK-1K2 Pticika.

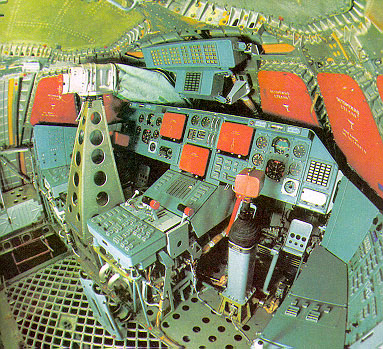

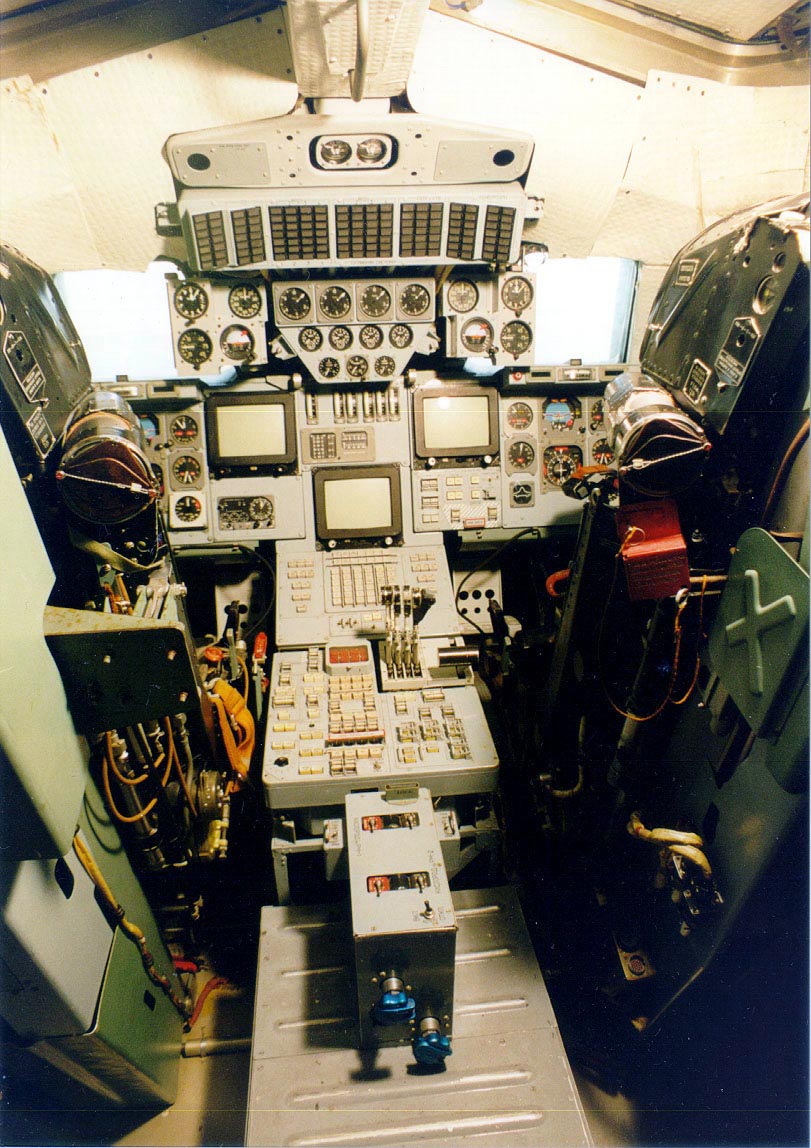

Buran (1, 2 – buran.su)

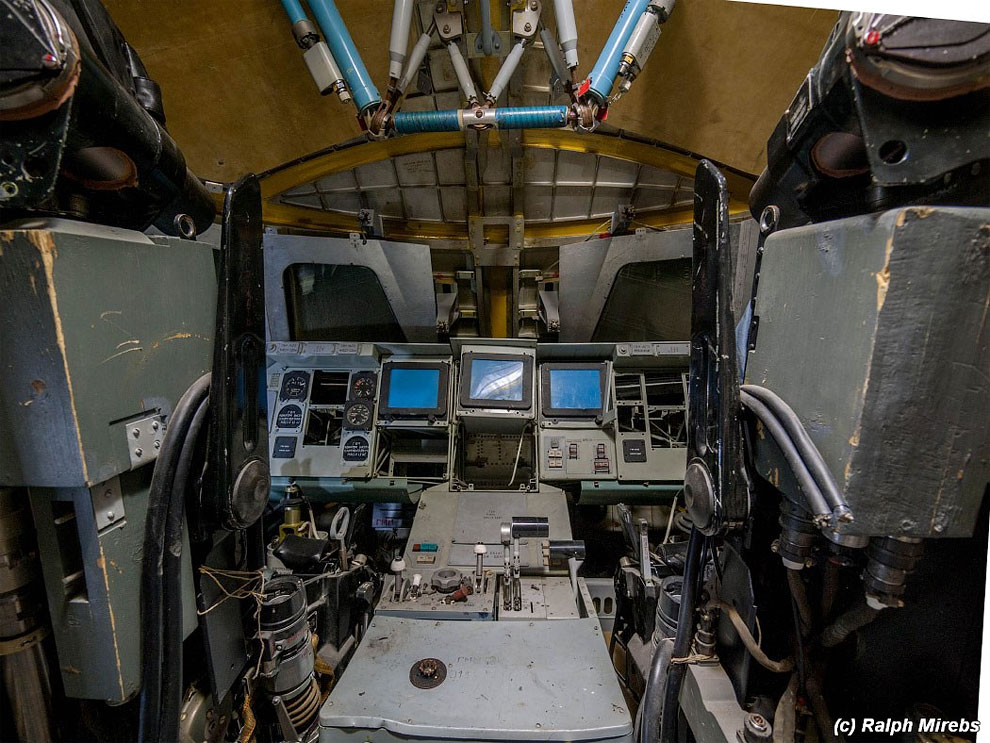

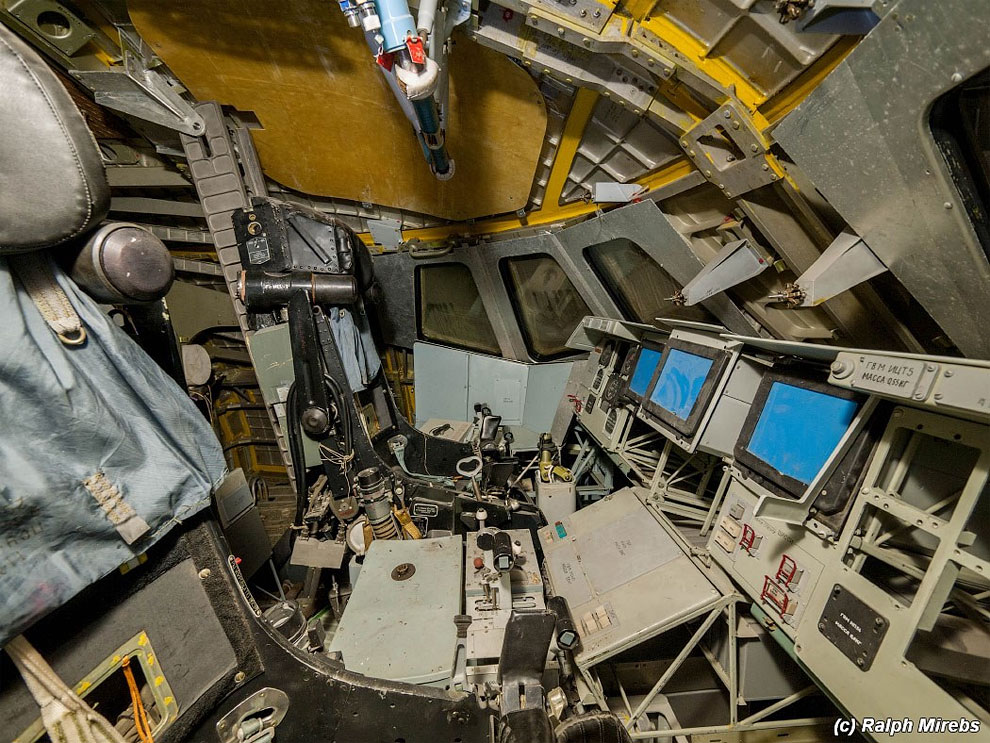

Buran, acum (1, 2 – Ralph Mirebs)



Pentru ca e o chestiune de mândrie în alte părți să nu foloseşti taximetrişti sovietici, iată ca s-au pus în mişcare unele forțe care intenționează să mute transportul de pasageri vestici pe orbita joasă din URSS Rusia înapoi în USofA. Şi a fost lansată o competiție cu doi participanți.

SpaceX Crew Dragon

SpaceX a dezvoltat Dragon 2, cu două variante – una pentru transport marfă şi una pentru transport pasageri. Crew Dragon a zburat pentru prima dată fără echipaj pe 2 martie 2019 petrecând aproape 5 zile cu ISS. Apoi a explodat în august 2018, înaintea testării sistemului de salvare. Urmează ca testul să fie efectuat pe 11 ianuarie 2020, primul zbor de test cu echipaj către ISS fiind în perioada următoare.

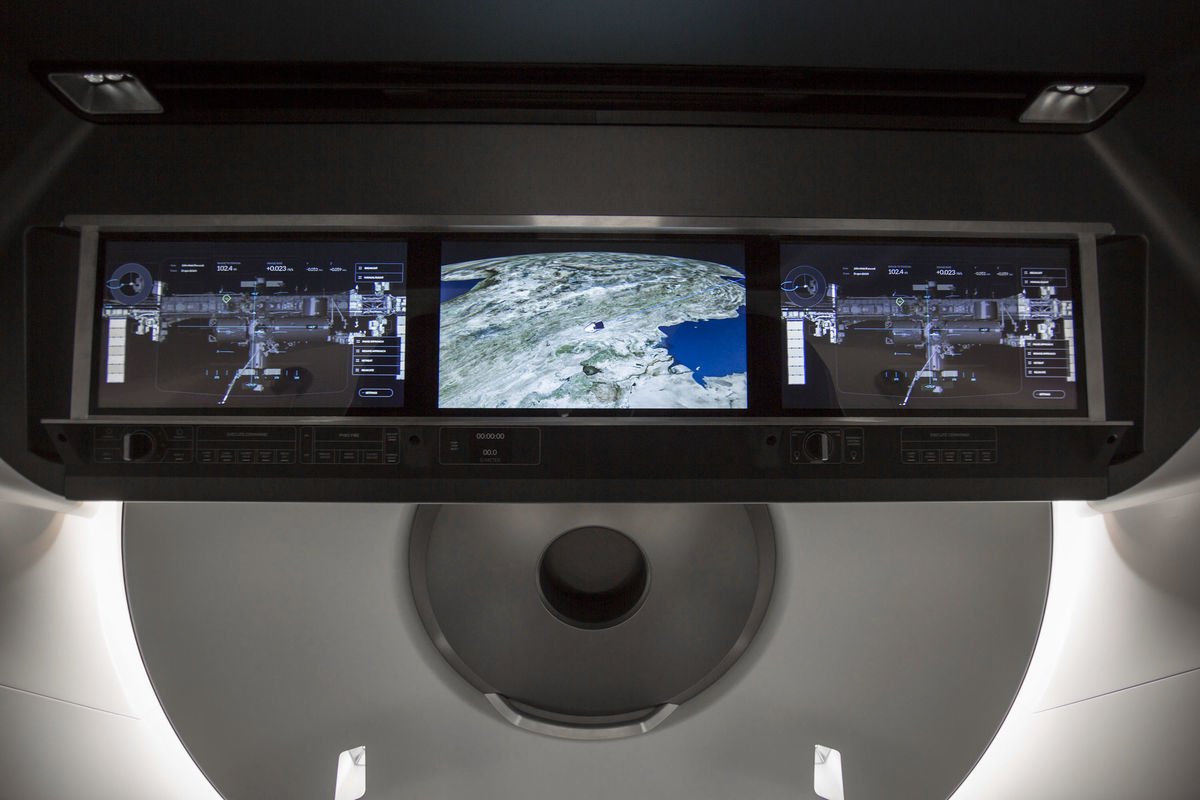

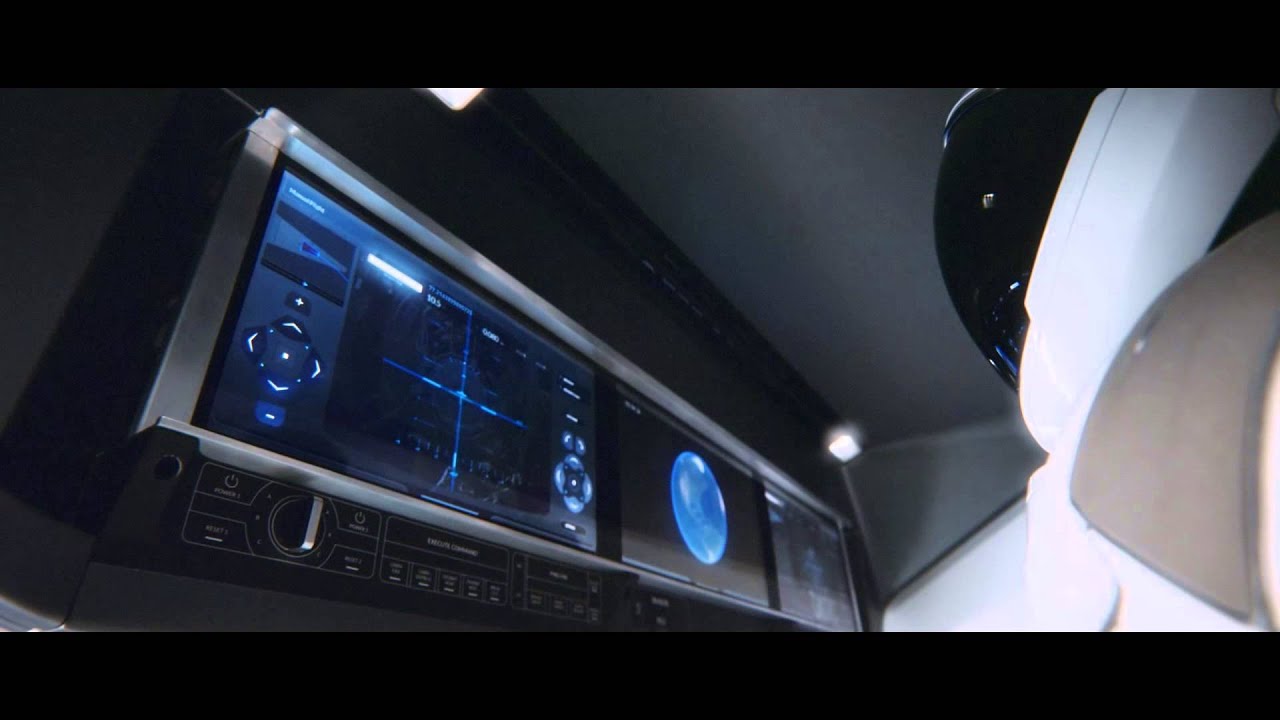

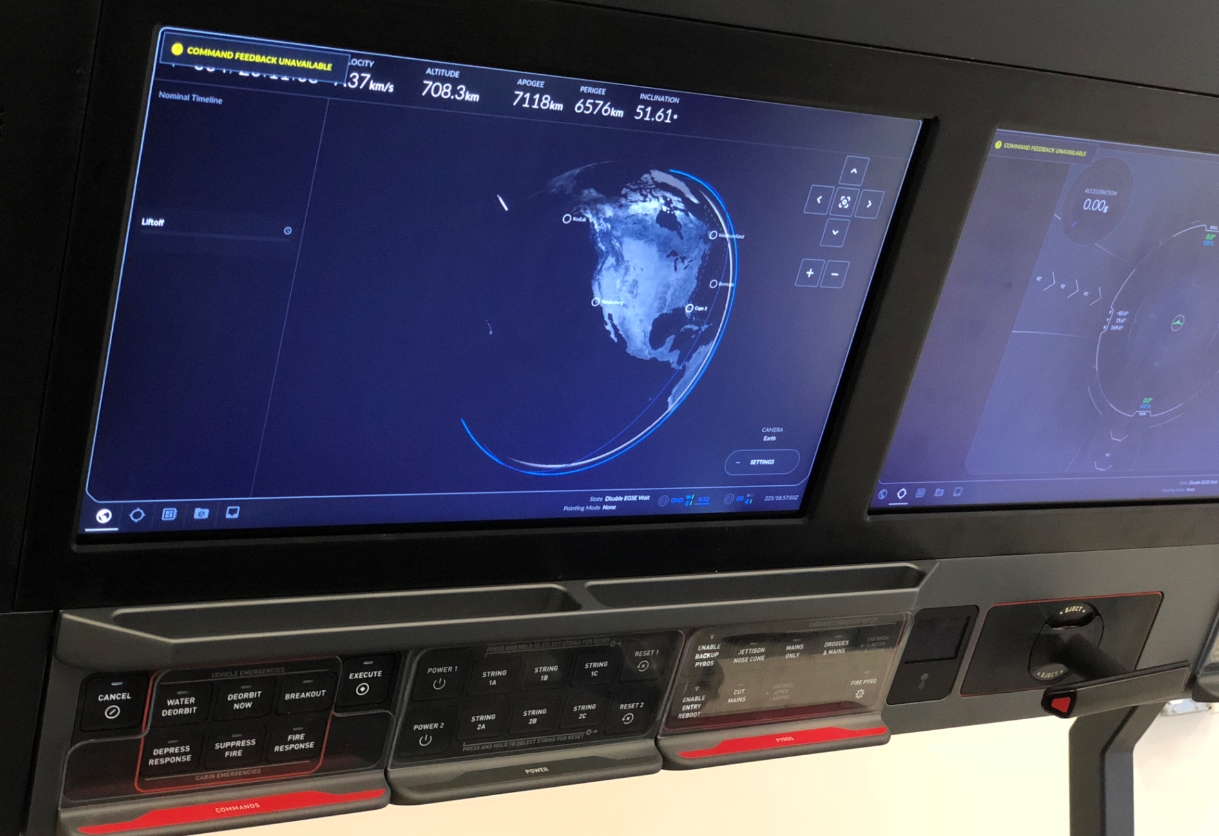

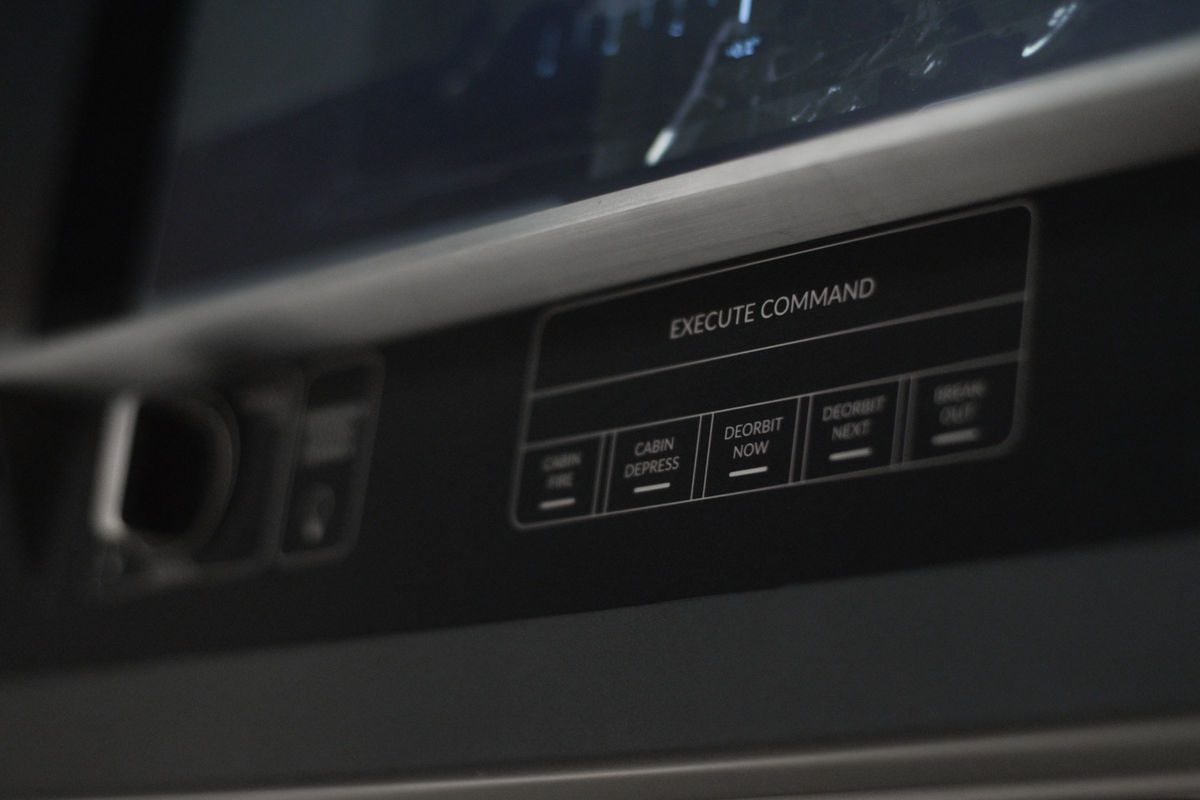

Crew Dragon (1 – SpaceX, 2 – inverse.com, 3 – NASASpaceFlight, 4 – SpaceX Youtube)



Boeing CST-100 Starliner

Al doilea competitor este Boeing, cu CST-100 Starliner. Ghinionul îi urmăreşte şi după o întârziere datorată unor probleme la sistemul de alimentare cu combustibil, lansarea CST-100 fără echipaj a avut o problemă iar nava nu a mai ajuns la ISS, revenind la sol. Vestea bună e că sistemul de recuperare a funcționat. Vestea proastă e că încă nu au ajuns la ISS.

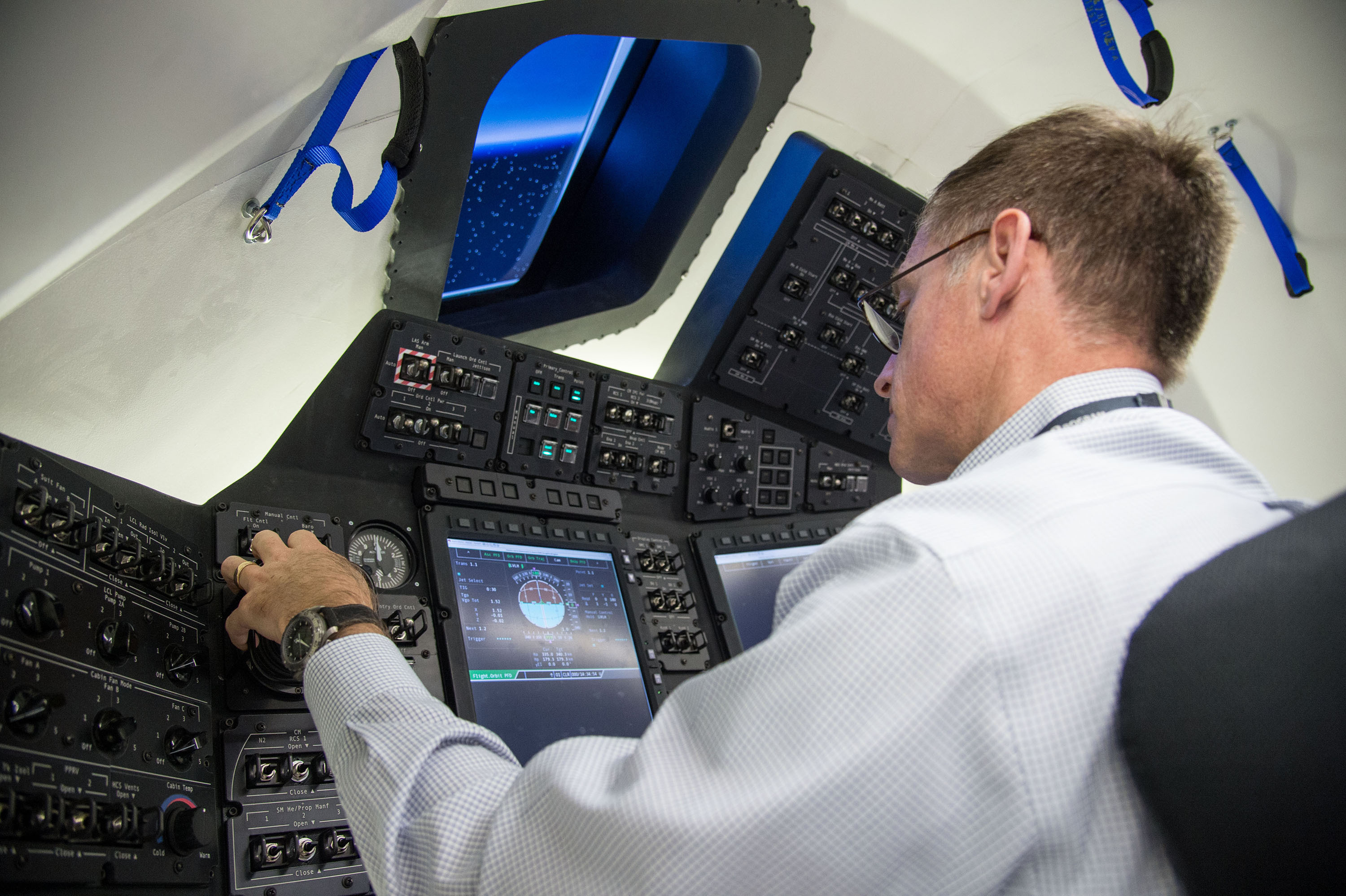

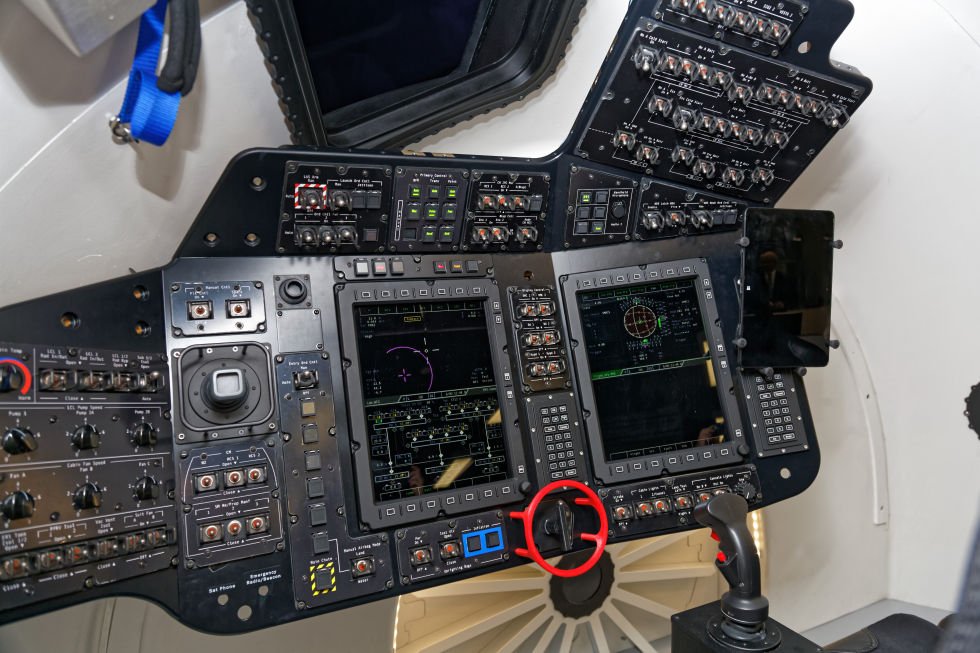

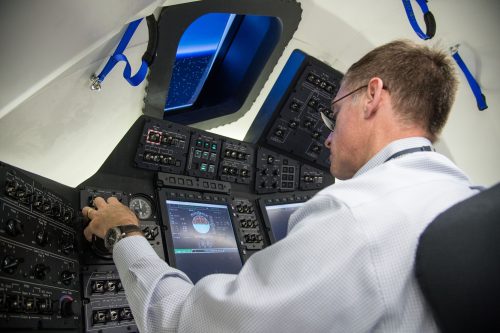

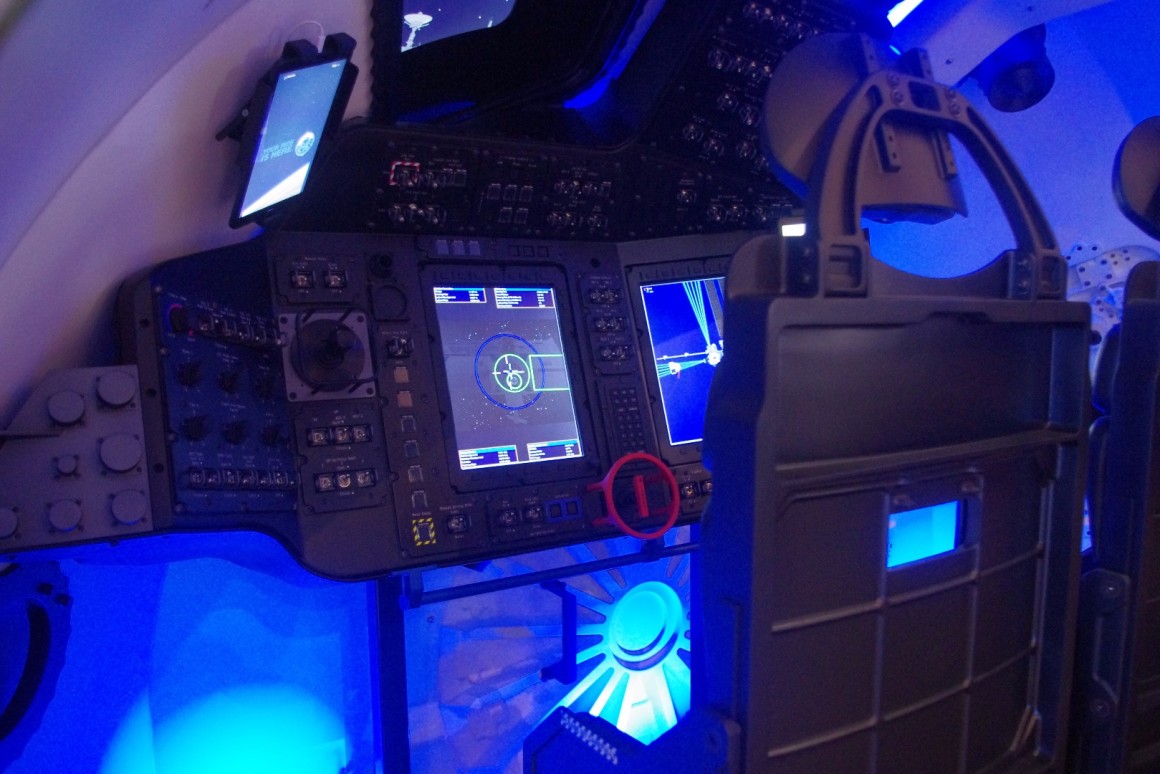

CST-100 Starliner (1 – Twitter, 2 – NewAtlas, 3 – SpaceNews)



Sierra Nevada Dream Chaser

Orbiterul, ideea de orbiter, încă are viață se pare. După retragerea navetelor spațiale americane și sovietice, Sierra Nevada Corp a preluat conceptul. Orbiterul a murit, trăiască Orbiterul Dream Chaser.

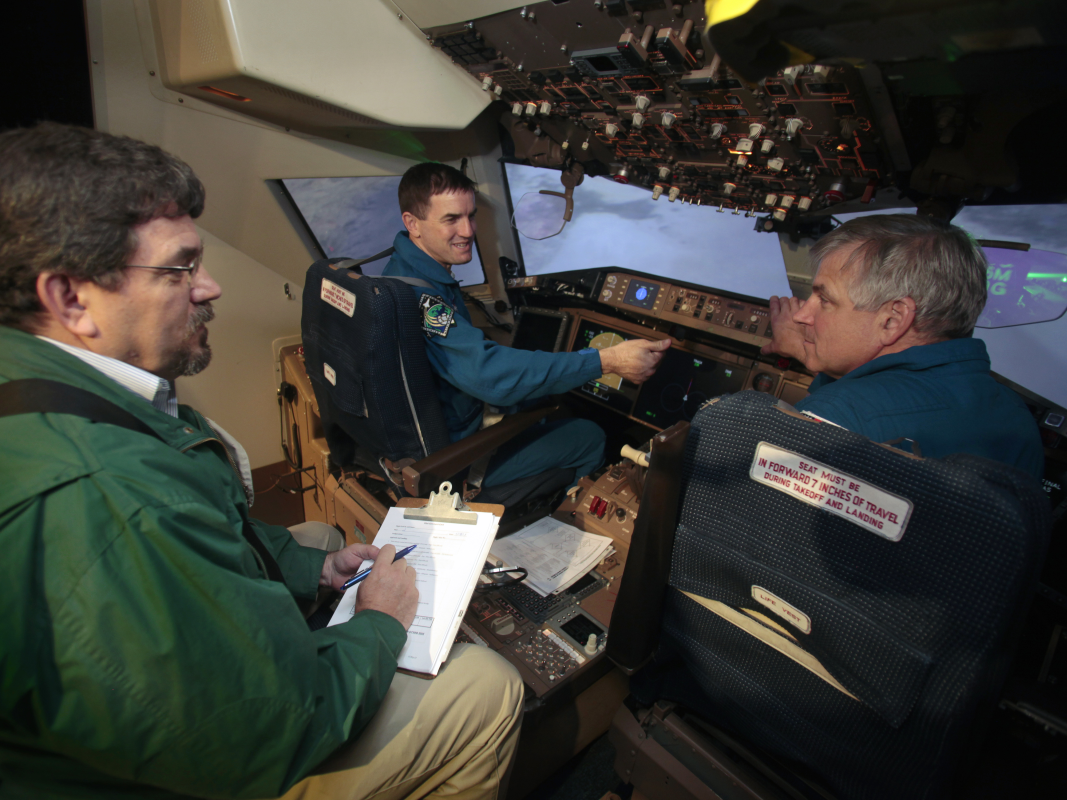

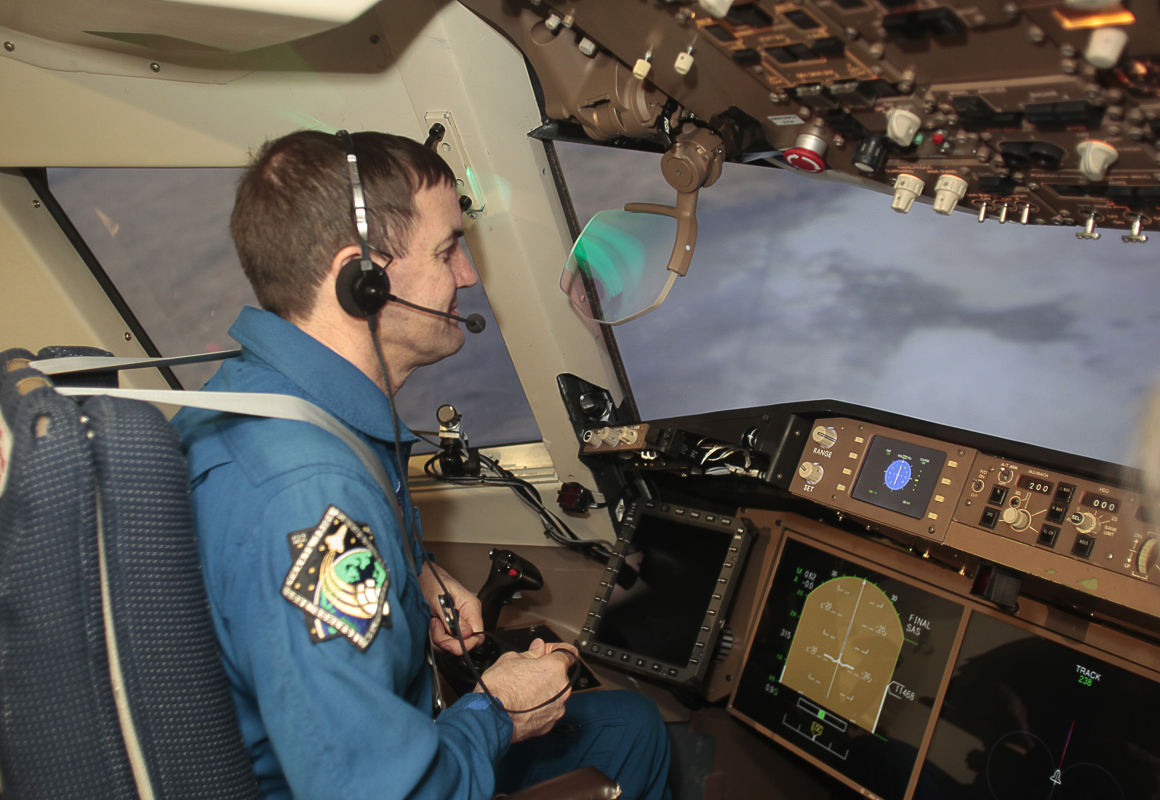

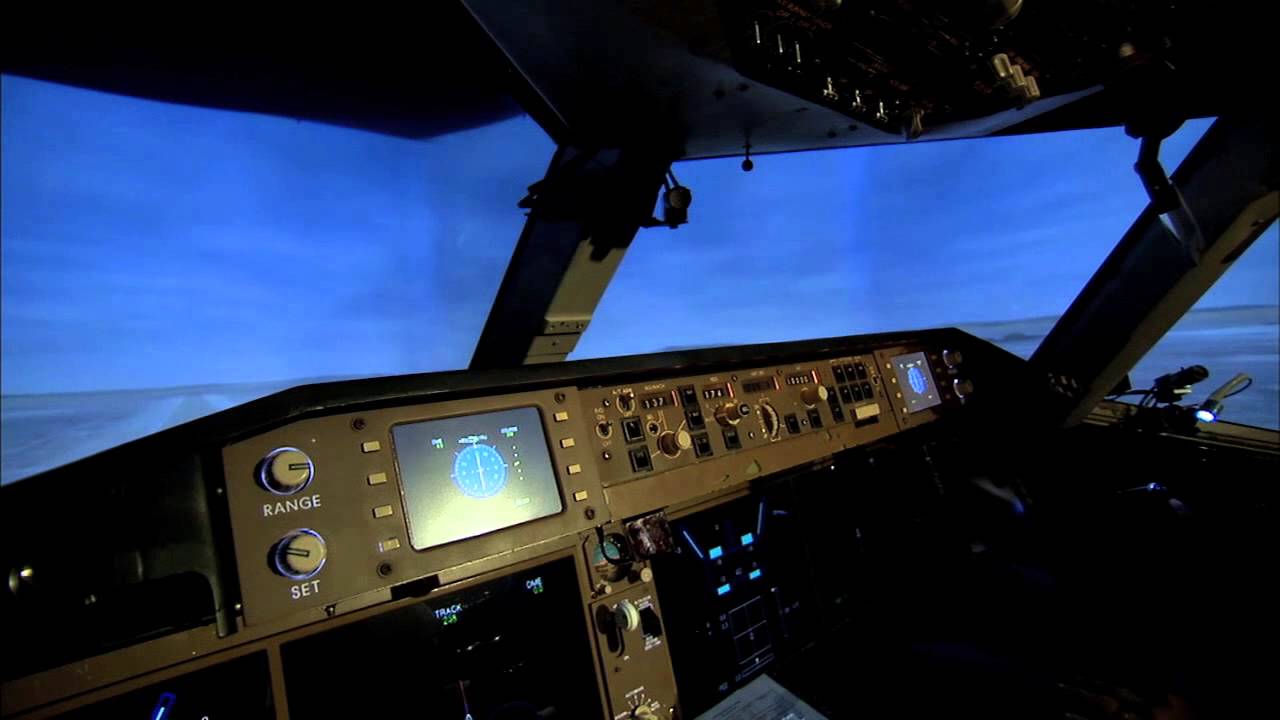

Dream Chaser (1, 2, 3 – NASA)



NASA Orion

Este o navă care are scopuri ambițioase – mai exact, să ajungă înapoi pe orbita Lunii. A avut un prim test de reintrare, NASA a primit modulul de serviciu din Europa. Tot ce aşteptăm este SLS, construită din piesele recuperate/rămase de la navete. Navetele aveau marcat pe talon faptul că sunt donatoare. Orbiterul a murit, trăiască Orbiterul organele Orbiterului – transplantate pe SLS.

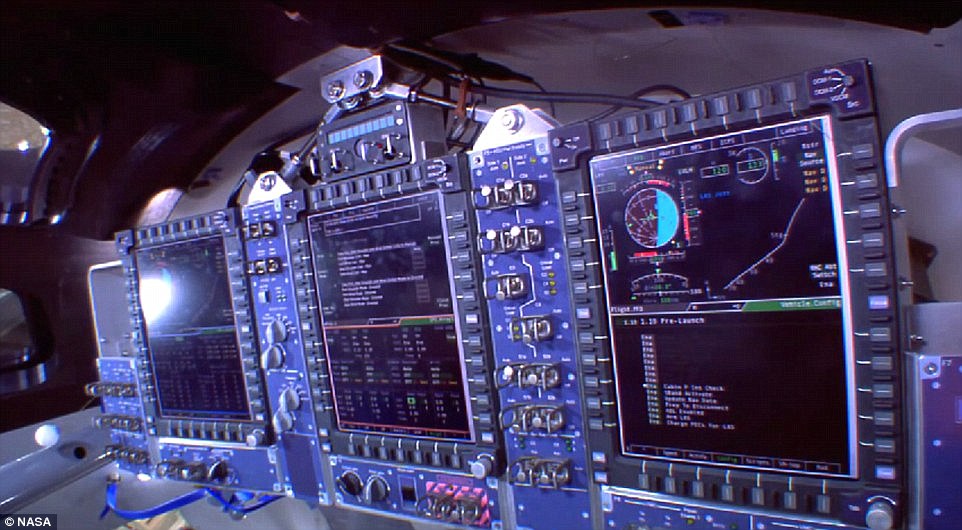

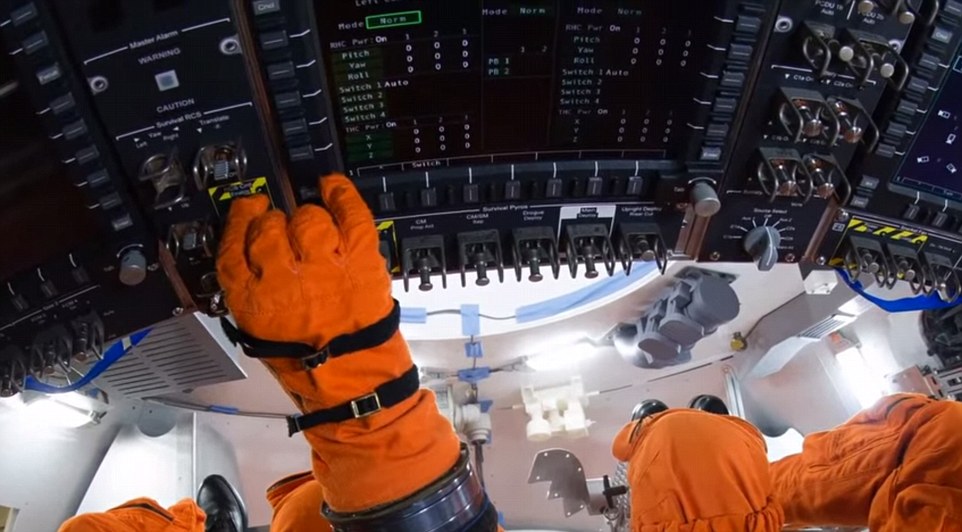

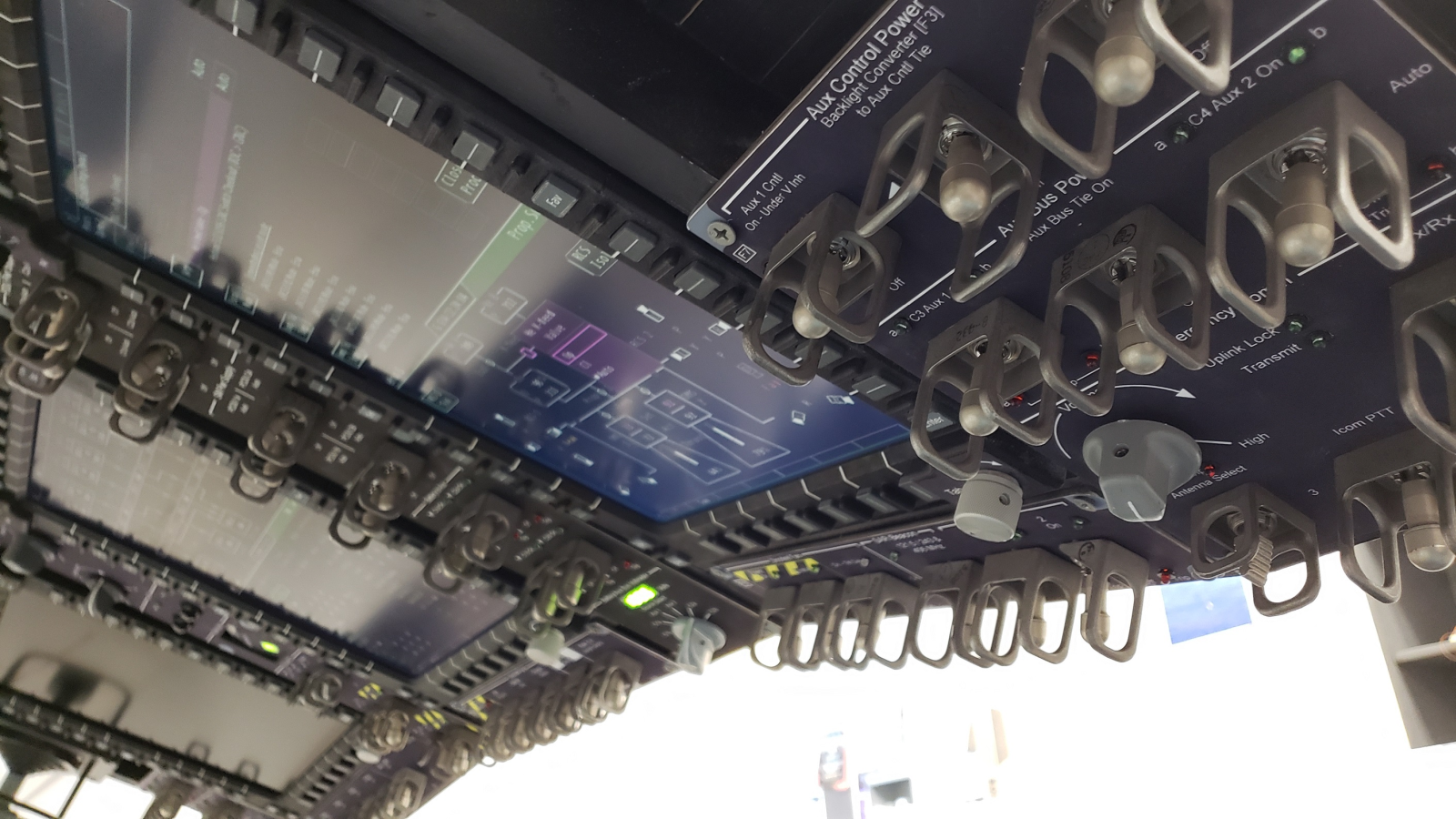

Orion (1, 3 – NASA via Daily Mail, 2 – aerospaceapplications-na.com)

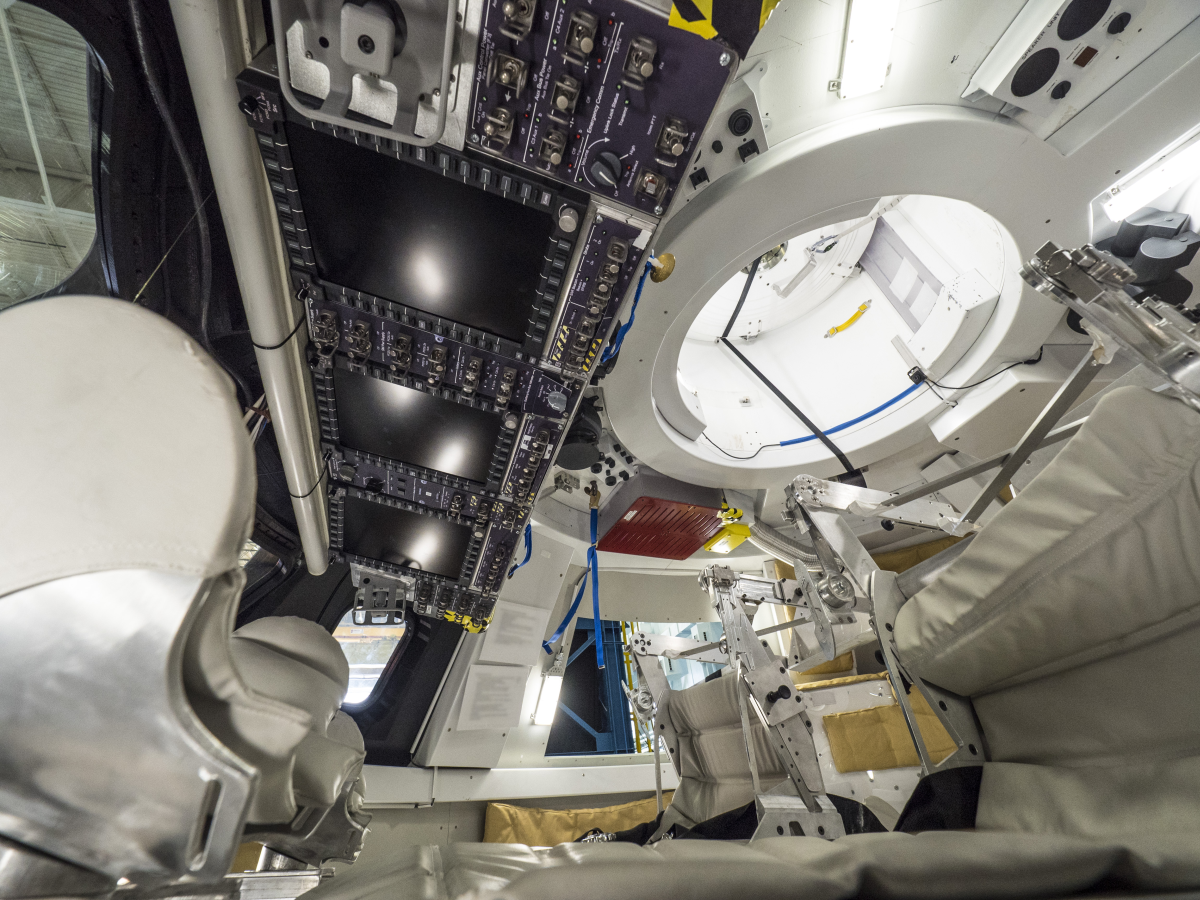

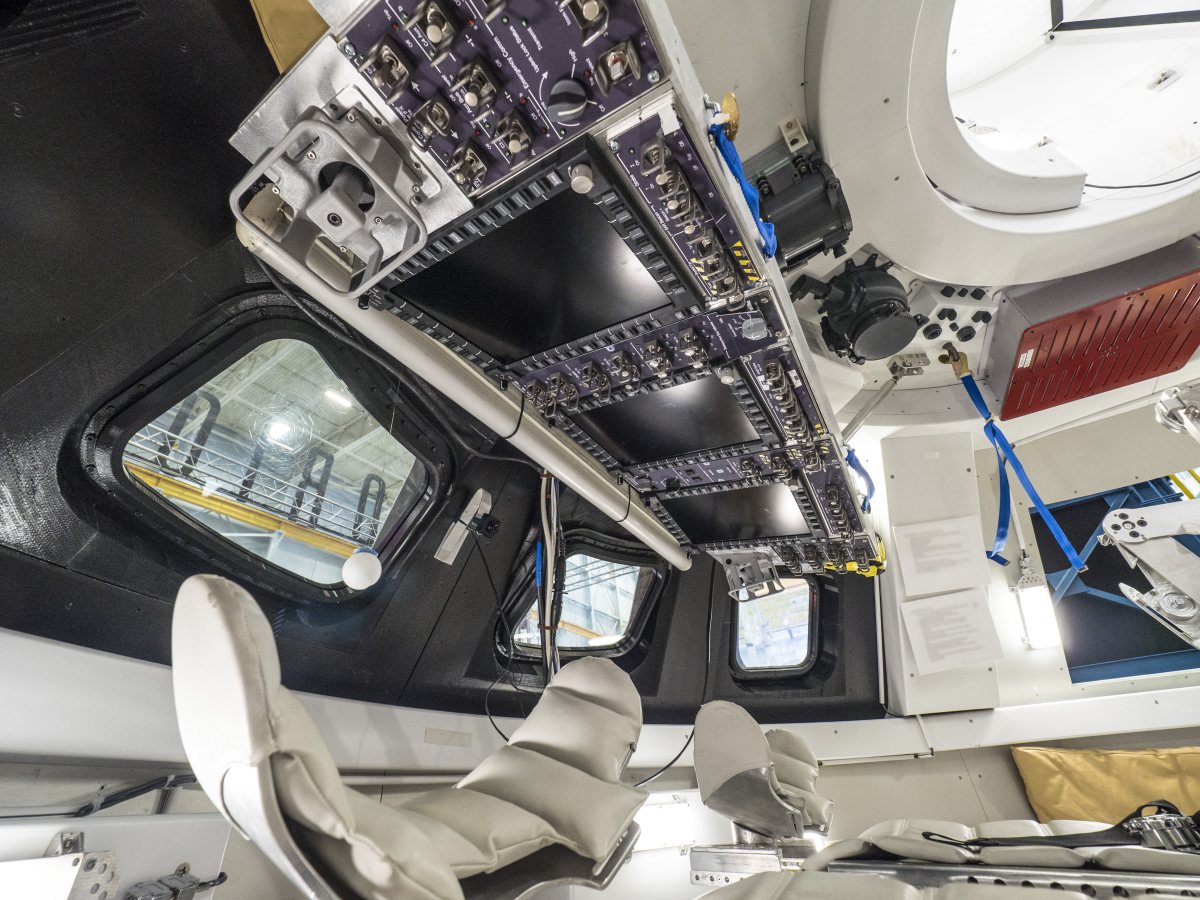

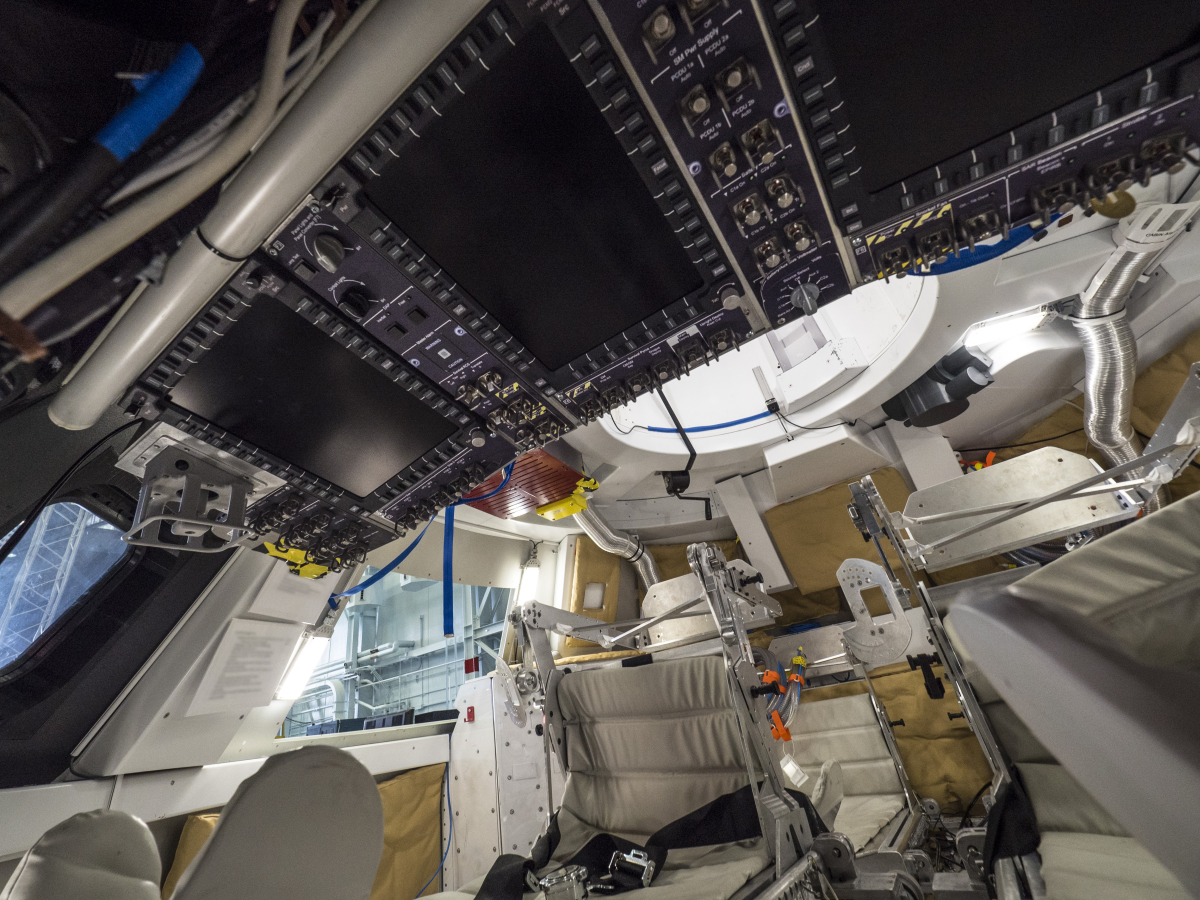

Orion (1, 2, 3 – Flickr)

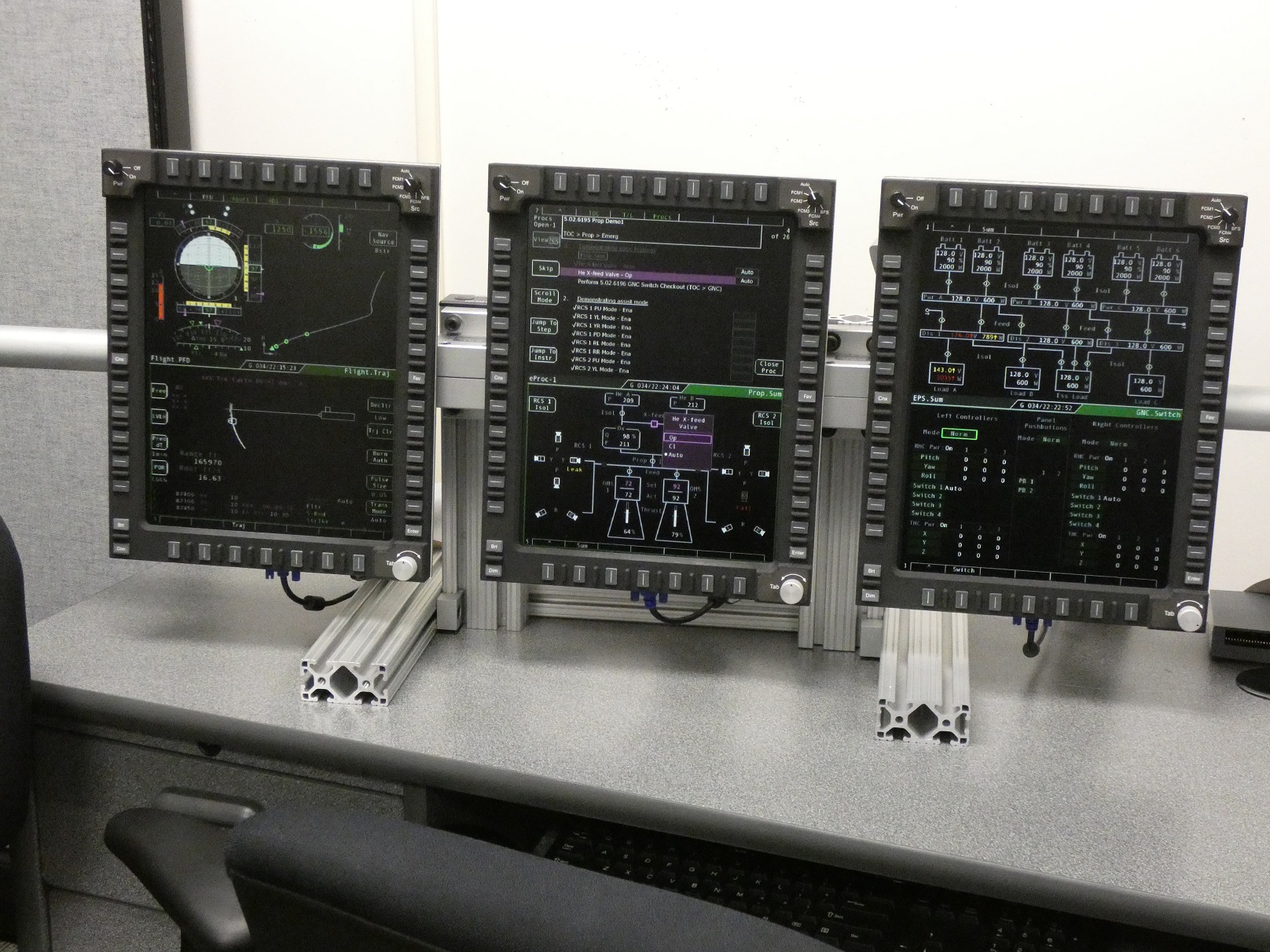

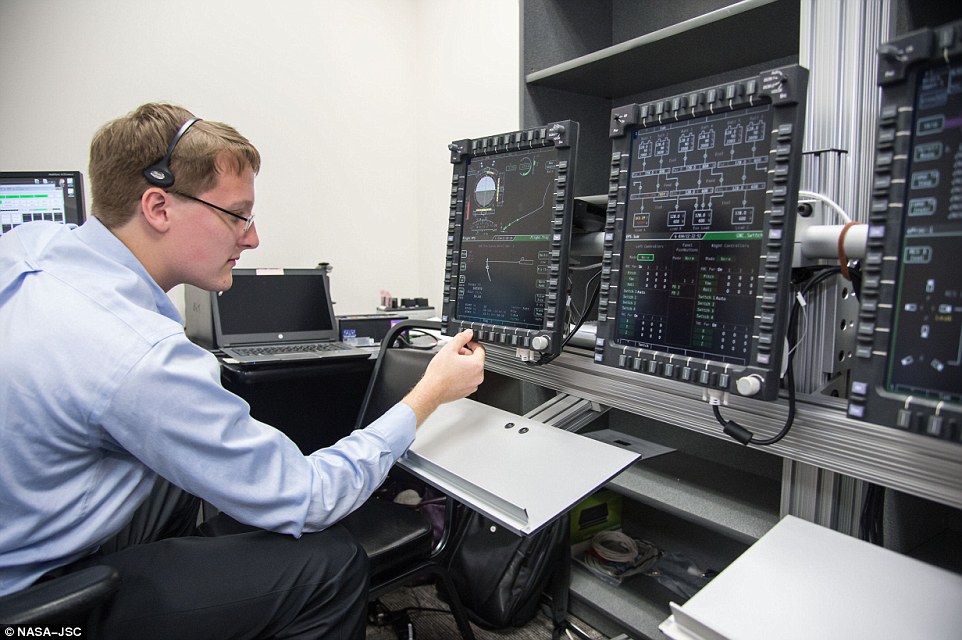

Orion, dezvoltare (1 – NASASpaceFlight, 2 – NASA via Daily Mail)



Orel

Evident, URSS Rusia nu putea sta deoparte în fața amenințării Orion, aşa că au început lucrul la o navă proprie. Orel este, de fapt o reîncălzire a unei ciorbe făcută până în 2006 de ESA cu două organizații sovietice (Kliper), reîncălzită de ESA cu Rusia până în 2008 (CSTS – Crew Space Transportation System), reîncălzită în Rusia din 2009 (ca PPTS – Prospective Piloted Transport System / Perspektivnaya Pilotiruemaya Transportnaya Sistema), reîncălzită apoi ca Federația şi apoi reîncălzită ca Orel.

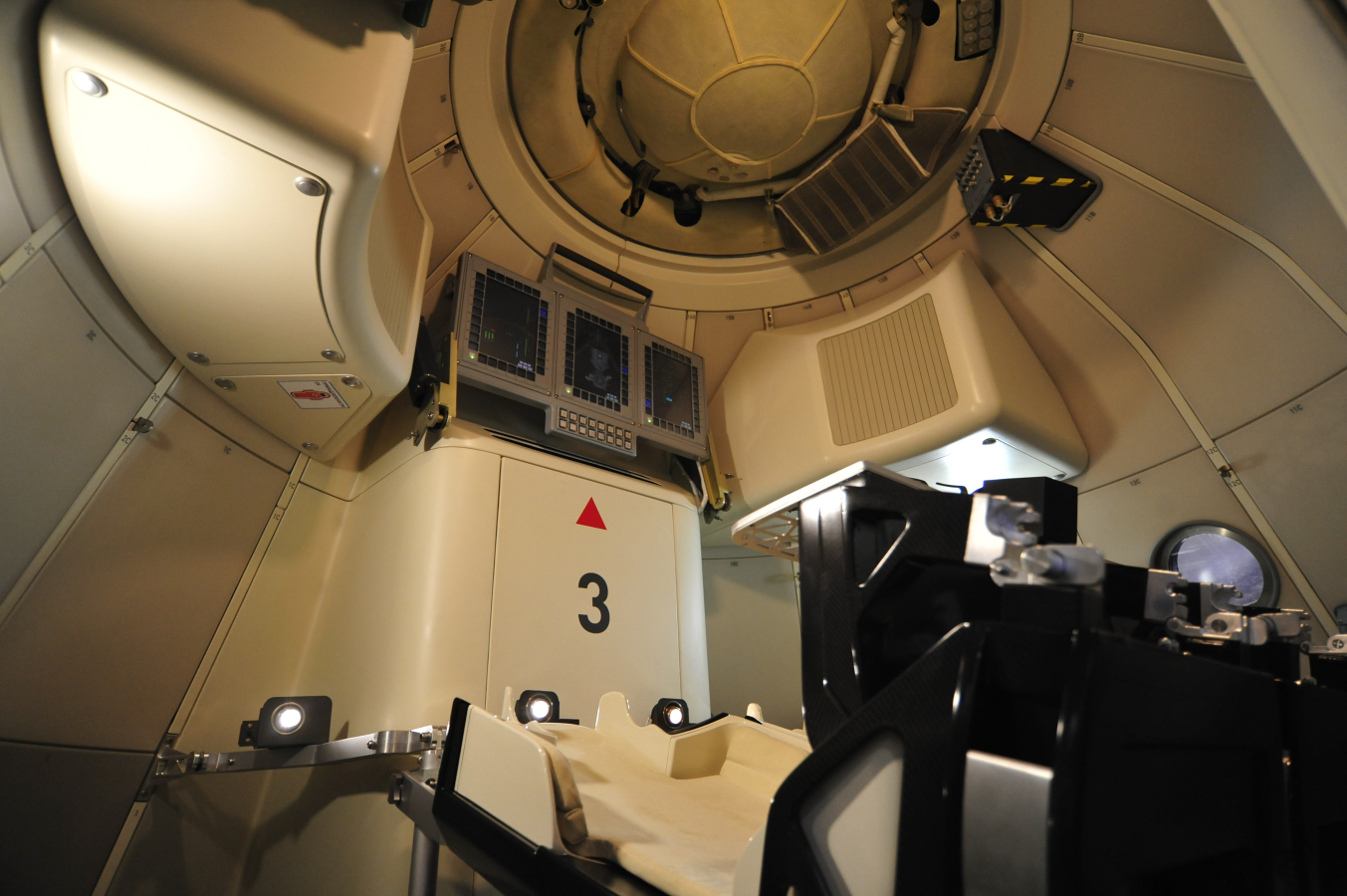

Orel la MAKS 2015 (Flickr/Roscosmos)



Dacă până acum a fost vorba doar de superputerile cunoscute, au apărut şi doi jucători mai mici, care îi contestă.

Shenzhou

A fost dezvoltată folosind tehnologie sovietică, de pe Soyuz. Este rezultatul unui program pornit în 1968, oprit în 1980, repornit în 1992, pus la perfuzia cu tehnologie sovietică în 1995. Primul zbor fără echipaj a avut loc pe 19 noiembrie 1999 (probabil o cascadorie de PR pentru a trece în 2000 cu succese, surle şi trâmbițe), iar primul zbor cu echipaj a fost pe 15 octombrie 2003. Ultimul zbor cu echipaj a avut loc în 2016.

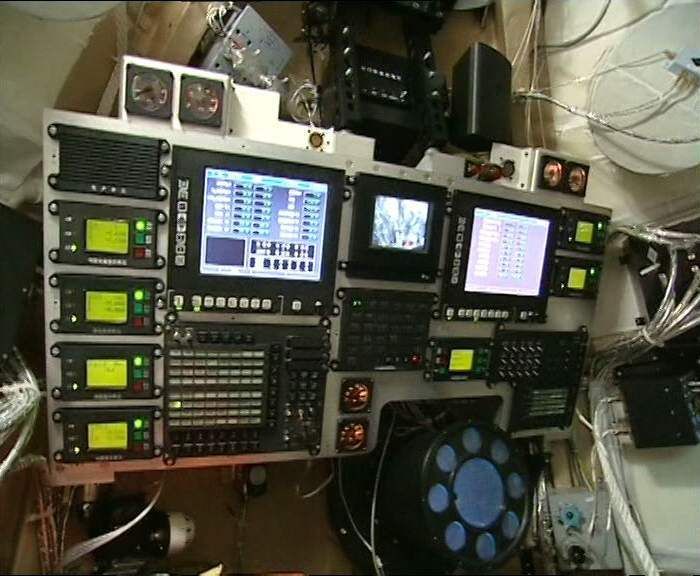

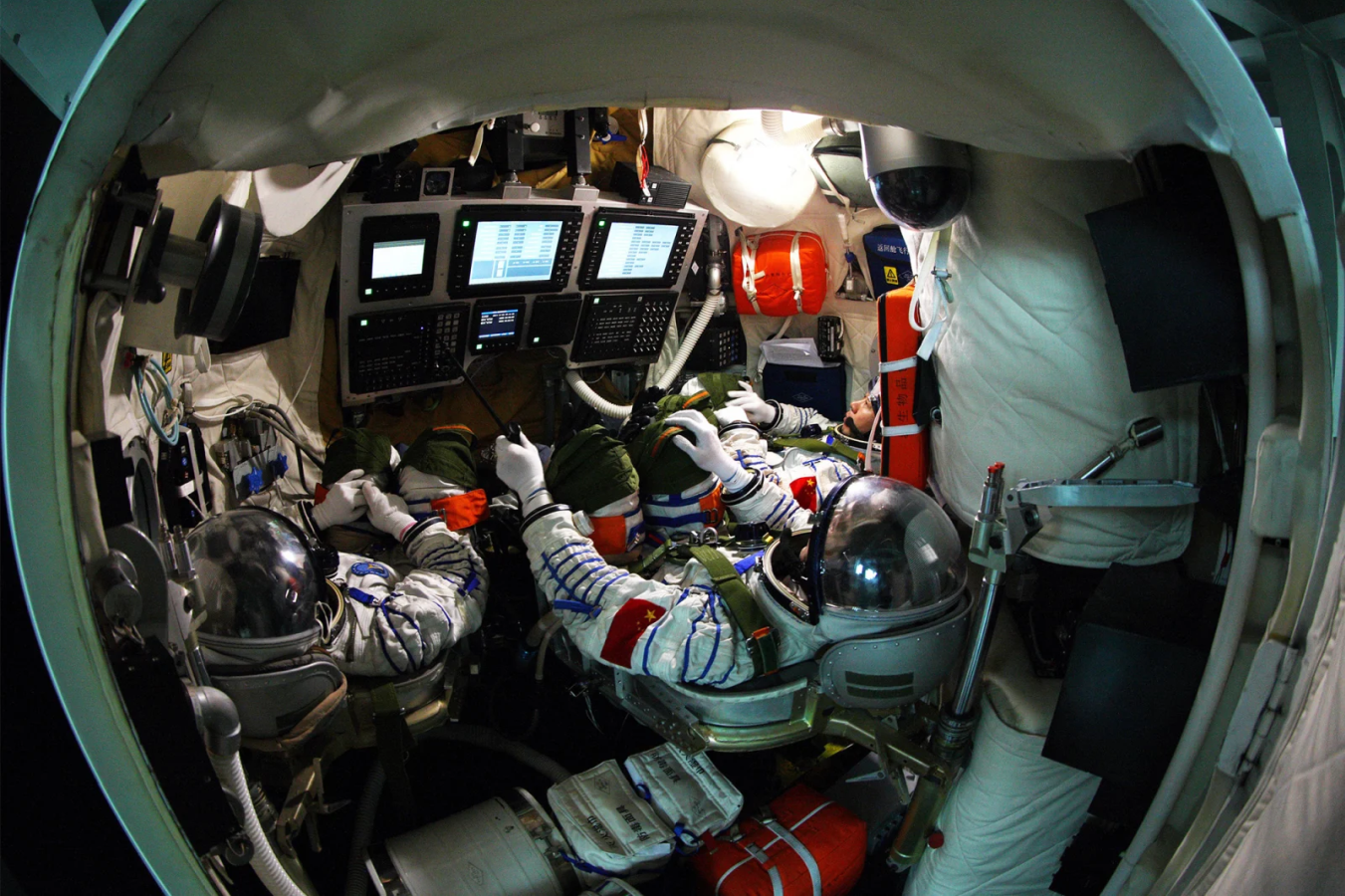

Shenzhou (1, 2 – Pinterest)



Gaganyaan

Indienii plănuiesc şi ei o excursie pe orbita joasă în decembrie 2020. Aventura indiană a început în 2006, din 2012 finanțarea s-a micşorat, zborul cu echipaj uman a fost scos apoi de pe lista proiectelor ISRO, a reintrat apoi pe listă.

Gaganyaan (1 – Pinterest, 2 – Getty)



Dar ce ar fi orice loc fără turişti? Sesizând oportunitatea, Virgin şi Amazon Blue Origin au dezvoltat vehicule pentru zborul suborbital.

SpaceShipTwo

Creația Virgin îşi are originile în SpaceShipOne, cu care a fost câştigat în 2004 Ansari XPrize în valoare de 10 mil USD. Au fost construite până acum două vehicule – VSS Enterprise, distrus, şi VSS Unity care a zburat de două ori în decembrie 2018 şi februarie 2019.

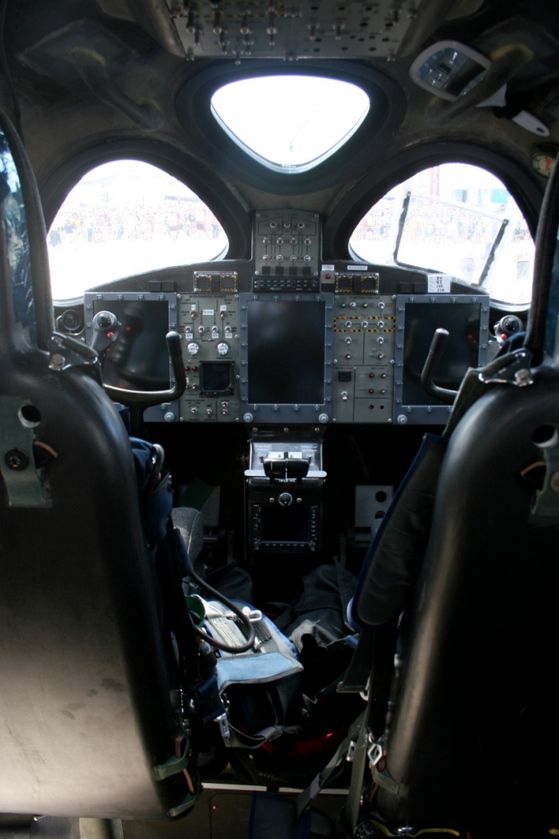

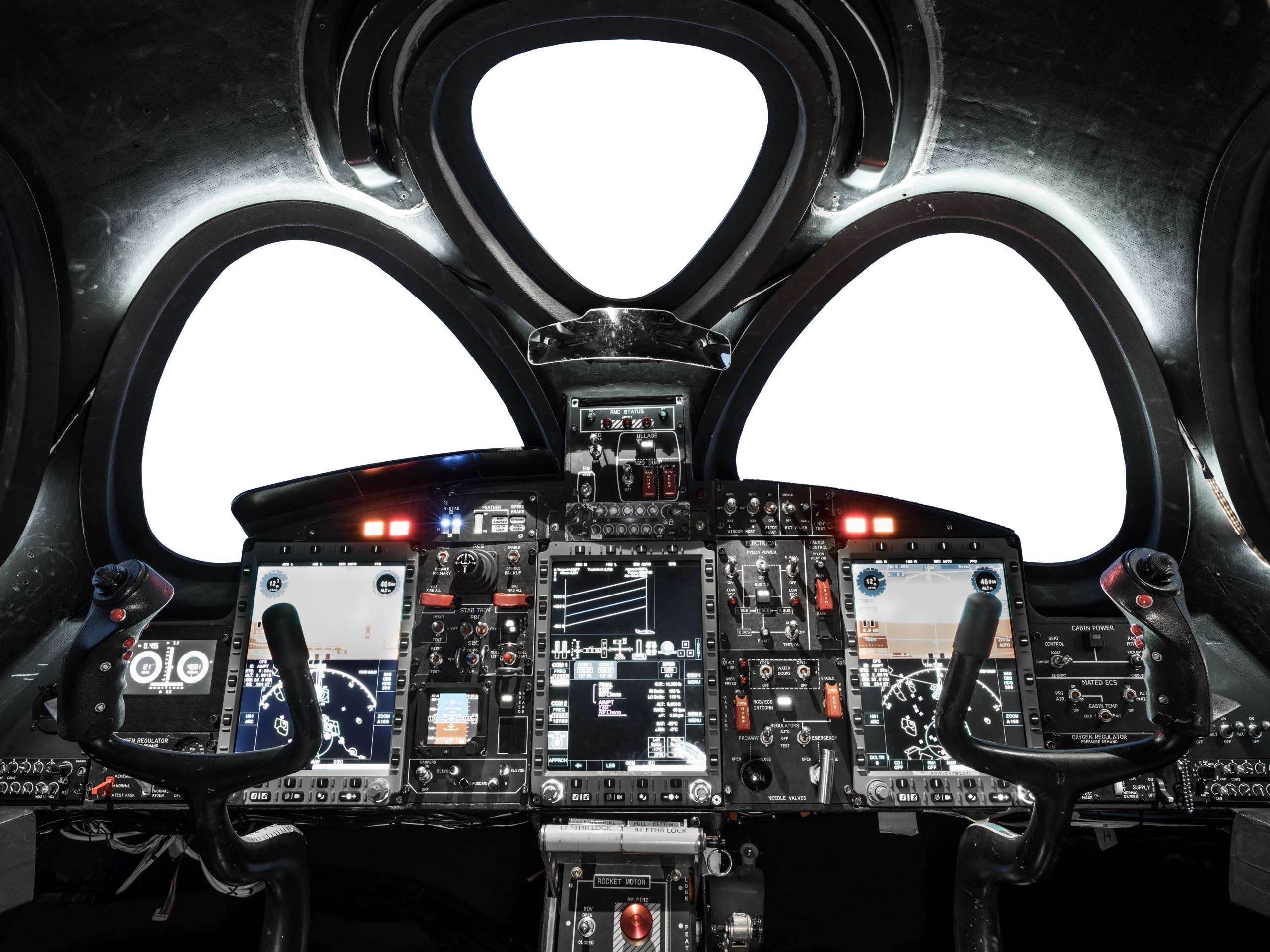

SpaceShipTwo (1 – New Yorker, 2 – Pop Sci)

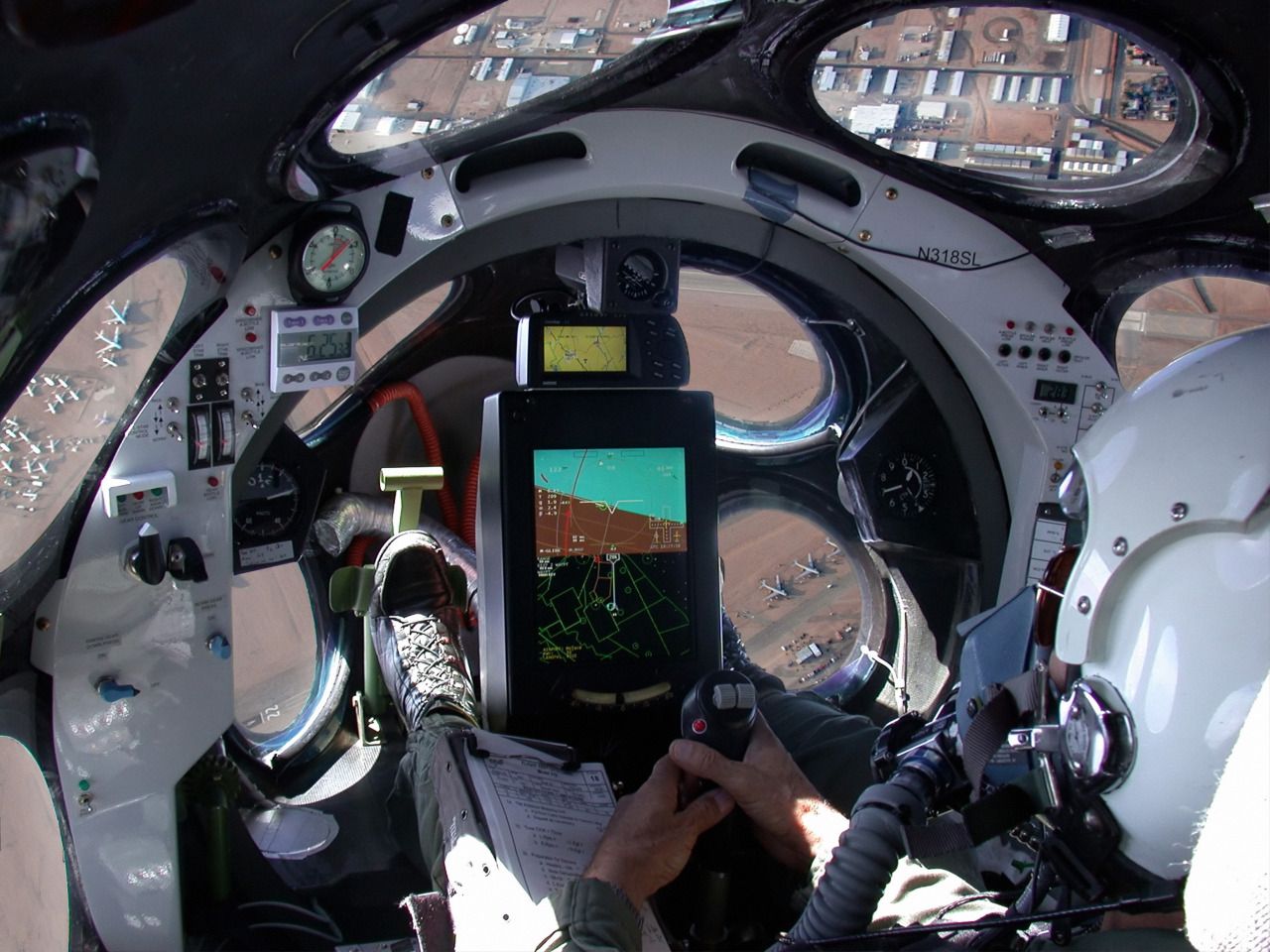

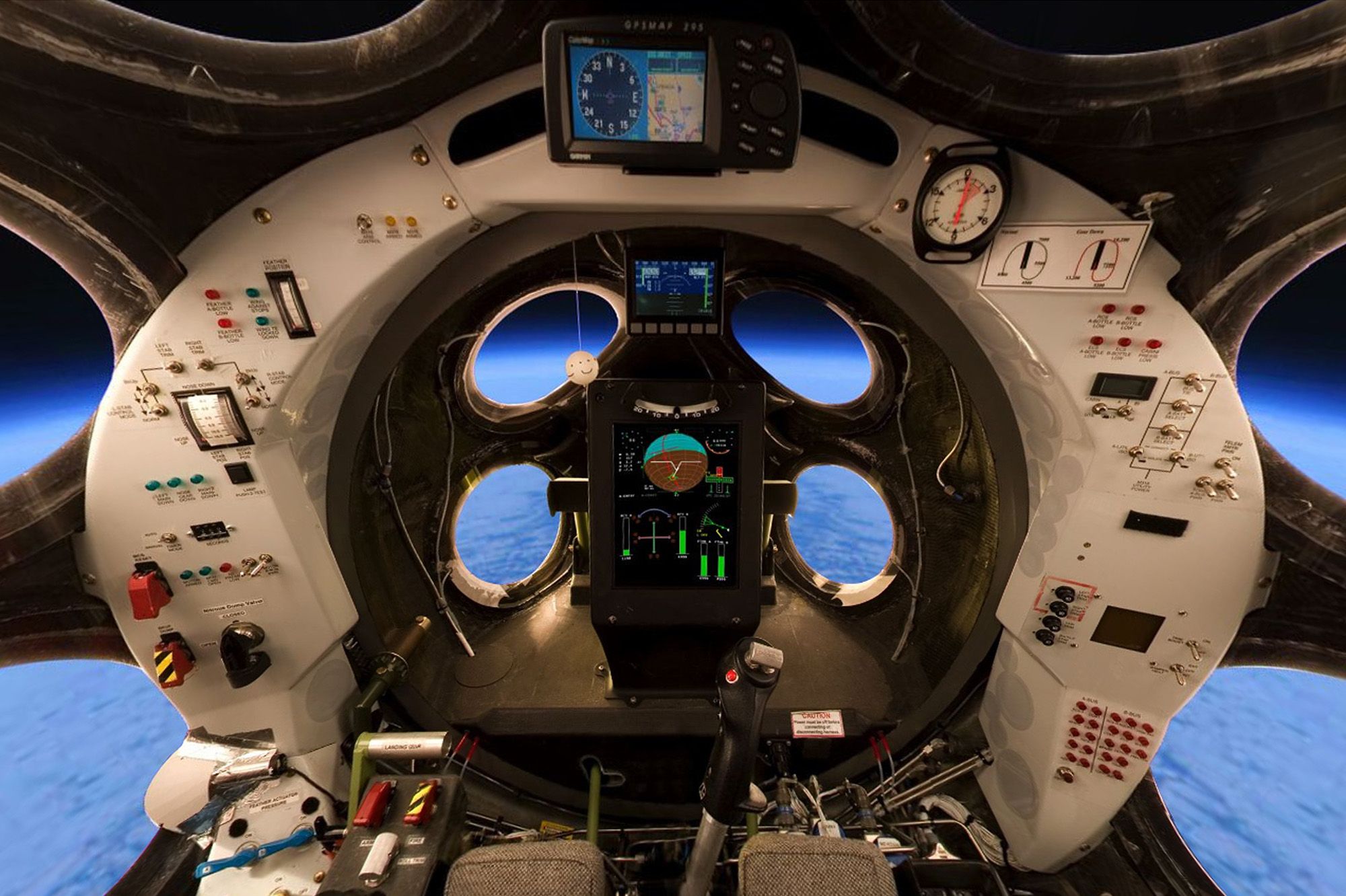

SpaceShipOne (1, 2 – Pinterest)



New Shepard

Între aprilie 2015 şi noiembrie 2019 New Shepard a avut 12 lansări, fiind construite 3 vehicule folosite la teste. Al patrulea vehicul (NS4 – New Shepard 4) este destinat turiştilor.

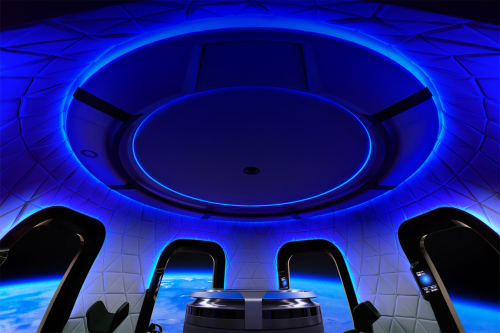

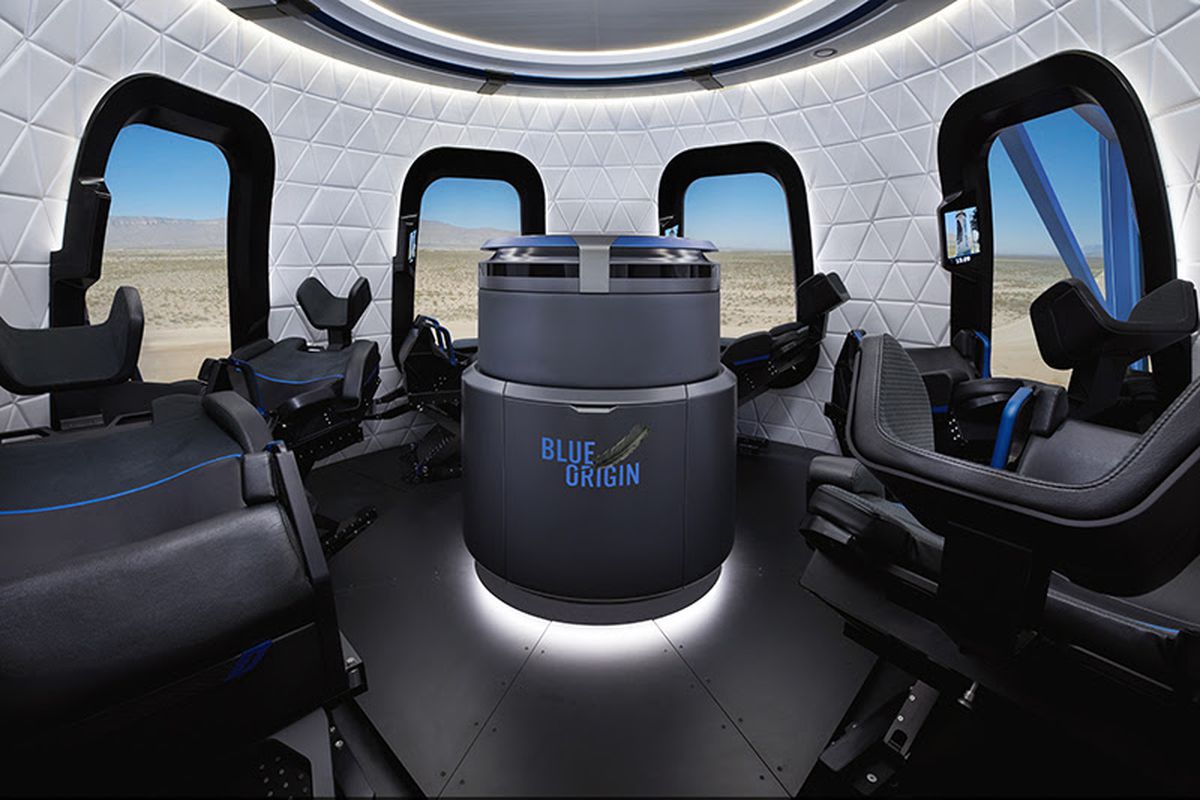

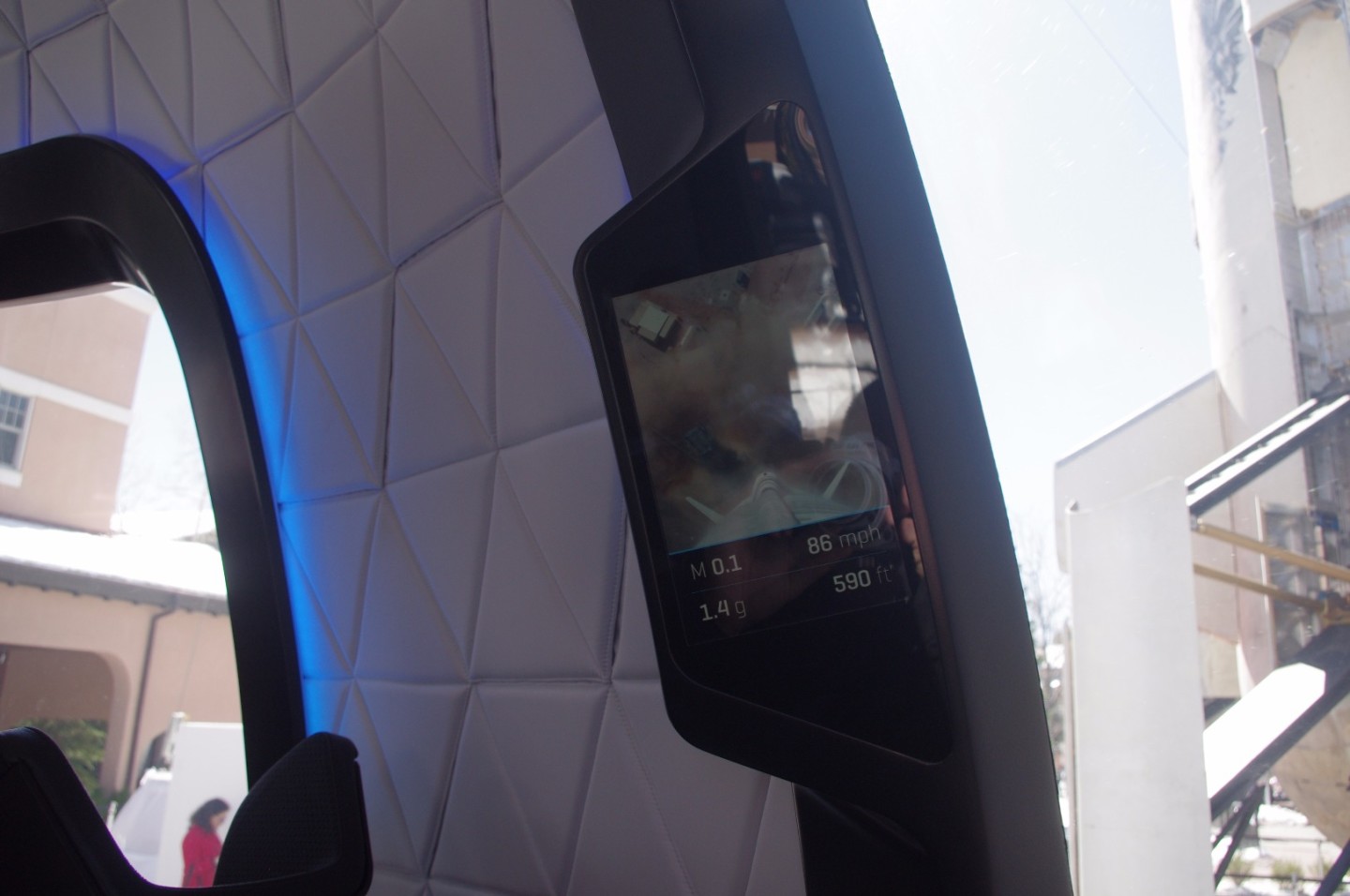

New Shepard (1 – BlueOrigin, 2 – The Verge, 3 – New Atlas)



KSP

Pentru inginerii aerospațiali de canapea există o consolă specială pentru controlul rachetelor în KSP.

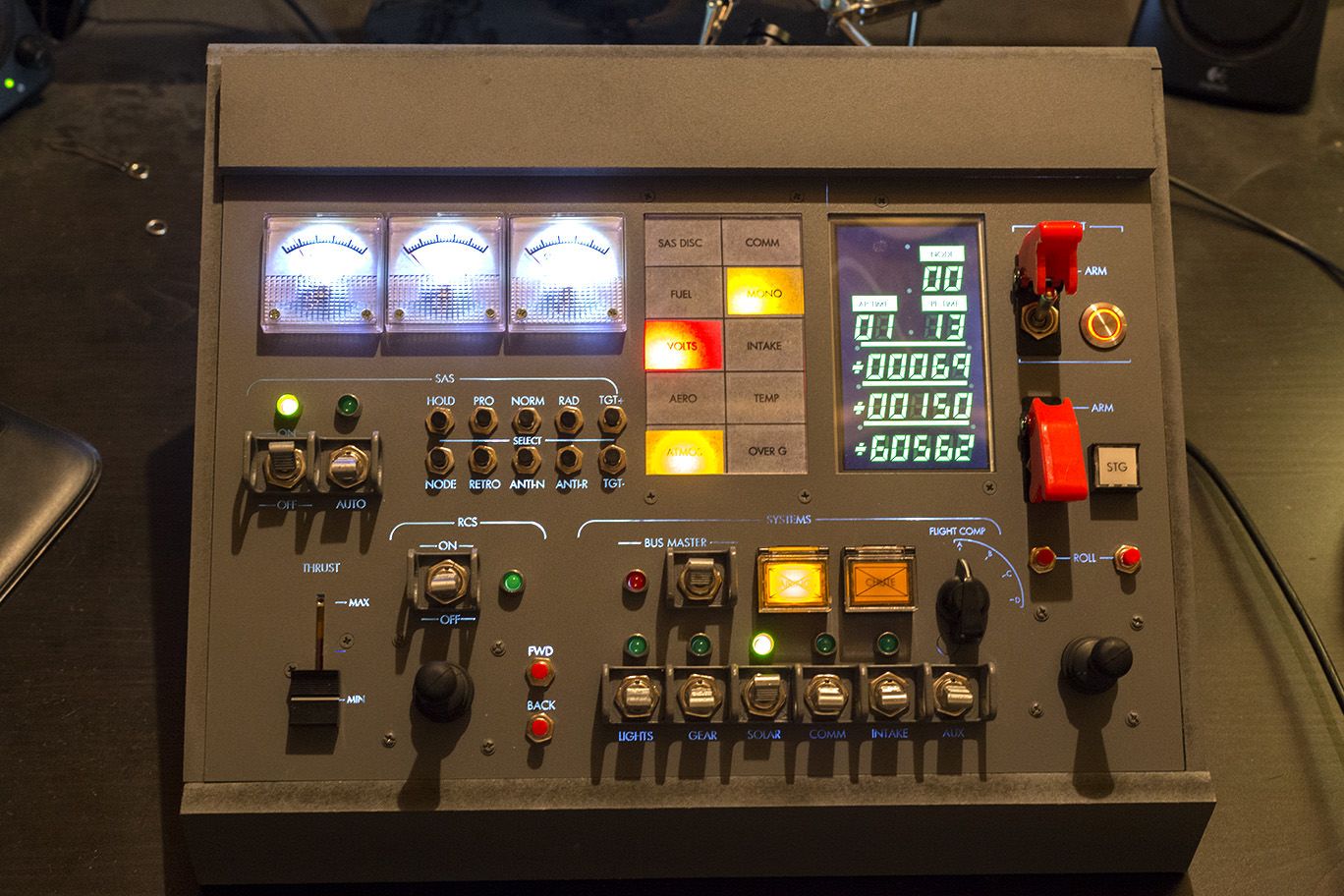

Kerbal Space Program (Pinterest)



Enterprise

Nu putem încheia fără a ne uita şi la ce ni se pregăteşte. NCC-1701 şi NCC-1701D.

NCC-1701 Enterprise (1 – Pinterest, 2 – Youtube)

NCC-1701D Enterprise (1 – Flickr, 2 – Reddit)

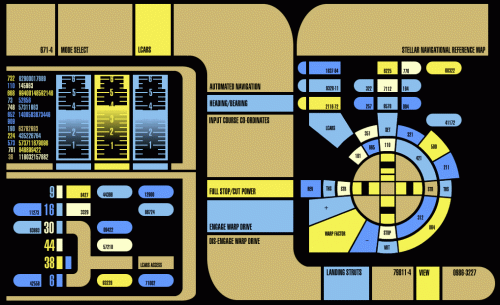

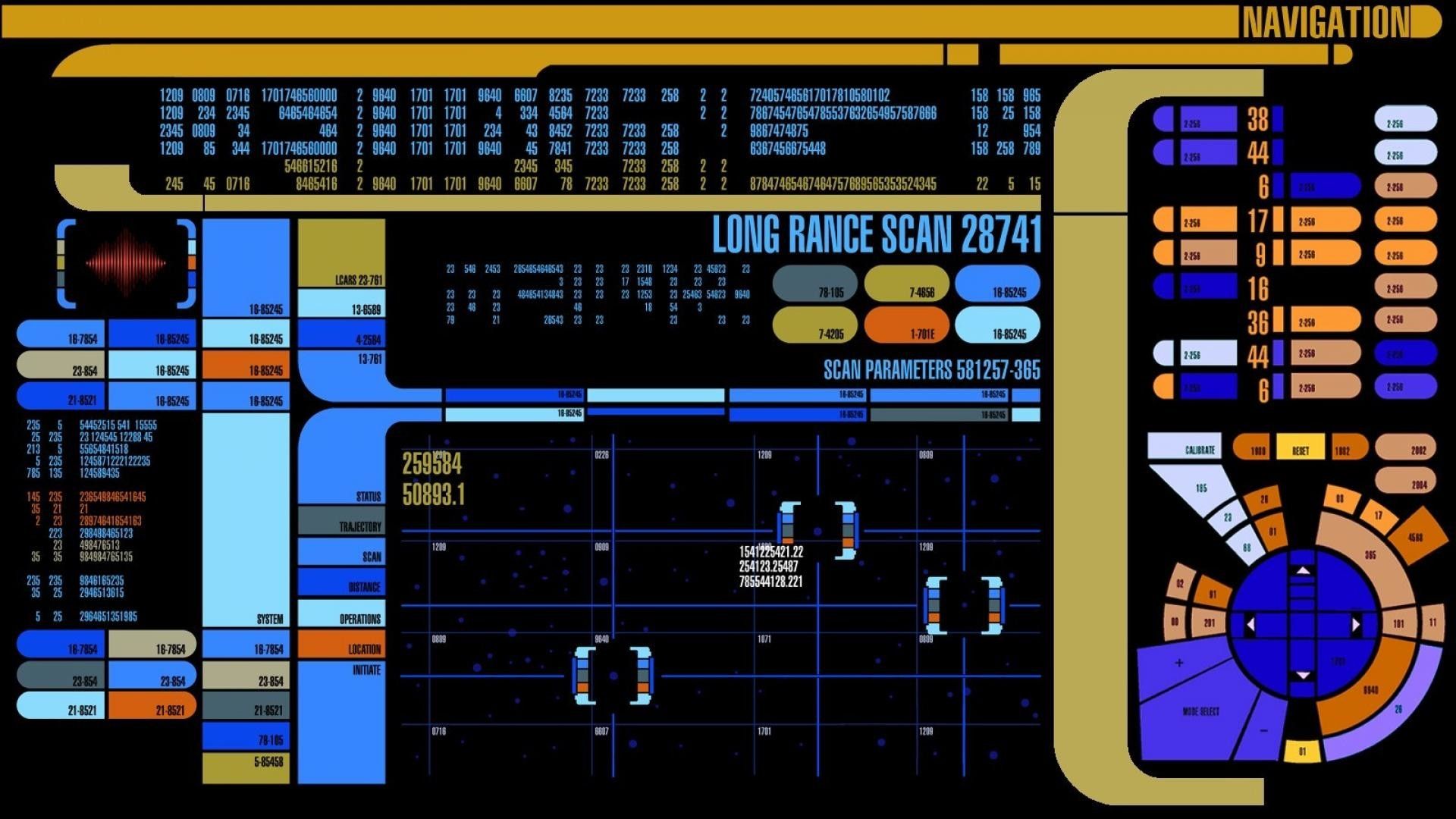

LCARS (1 – Necunoscut, 2 – Pinterest)



Şi cum este prima întâlnire pe acest an, închei cu La Mulți Ani. Fiind şi 30 de ani de când suntem într-o altă epocă (teoretic, nu practic) vă mai doresc noi şi noi realizări, satisfacții depline în muncă şi în viață, împlinirea tuturor dorințelor de mai bine, multă sănătate şi fericire.

Încă ceva: aici se găsește o listă a articolelor pe teme spațiale din ultimii doi ani publicată pe acest site. Arhiva sigur are și altele, vor fi adaugate ulterior.

Atât.

Iulian
