APKWS… vs STAR-80L

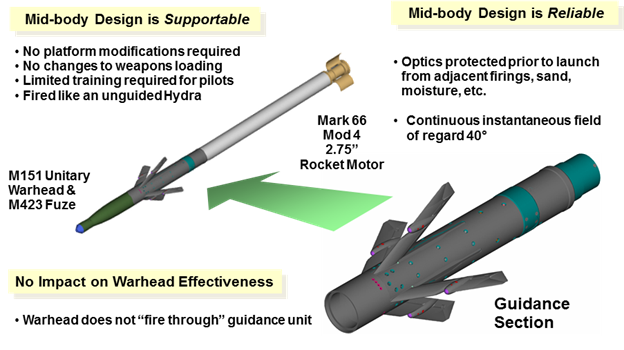

Componente APKWS

APKWS ( Advanced Precision Kill Weapon System sau Laser infrared Guided Rocket /LiGR) apartine BAE Systems si este un kit de ghidaj laser instalabil pe lovitura clasica Hydra cal.70mm:

In linii mari, costul unei astfel de rachete reprezinta 30% din pretul unei Hellfire, deci undeva la 30-35.000$ iar STAR-80L putin mai jos, dupa cum discutam si aici

Dupa cum se vede in clip, avantajele majore ale solutiei senzorilor LASER distribuiti pe cele 4 aripioare pliabile (Distributed Aperture Semi-Active Laser Seeker /DASALS) sunt:

1.) senzorul este protejat pana la lansare, fiind retras in fuselaj si neafectat de lansarea unor rachete din tuburile adiacente ale lansatorului;

2.) capul de lupta nu este penalizat de senzor, ultimul aflandu-se in etajul de ghidaj inserat suplimentar intre motor si incarcatura de lupta;

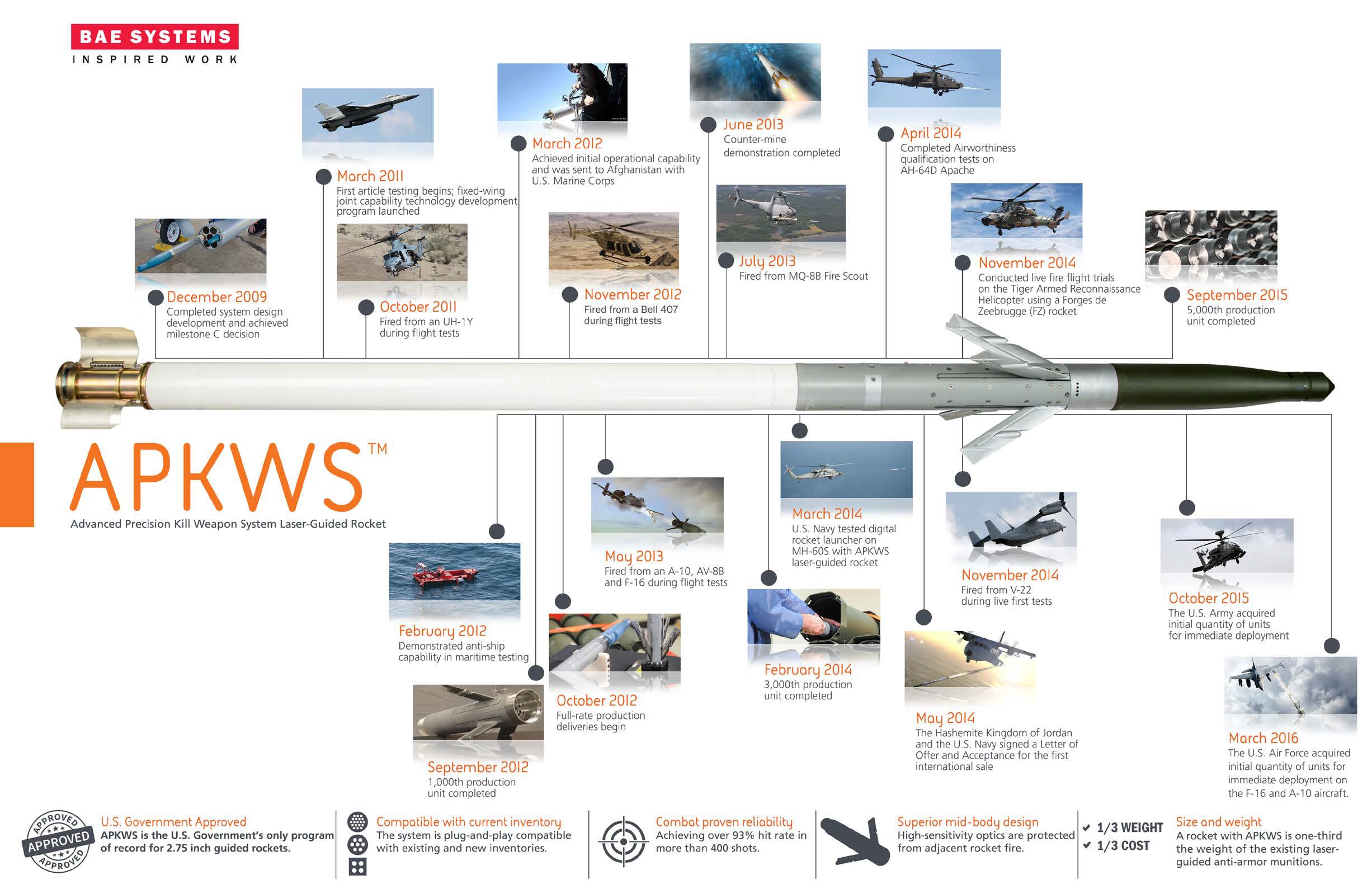

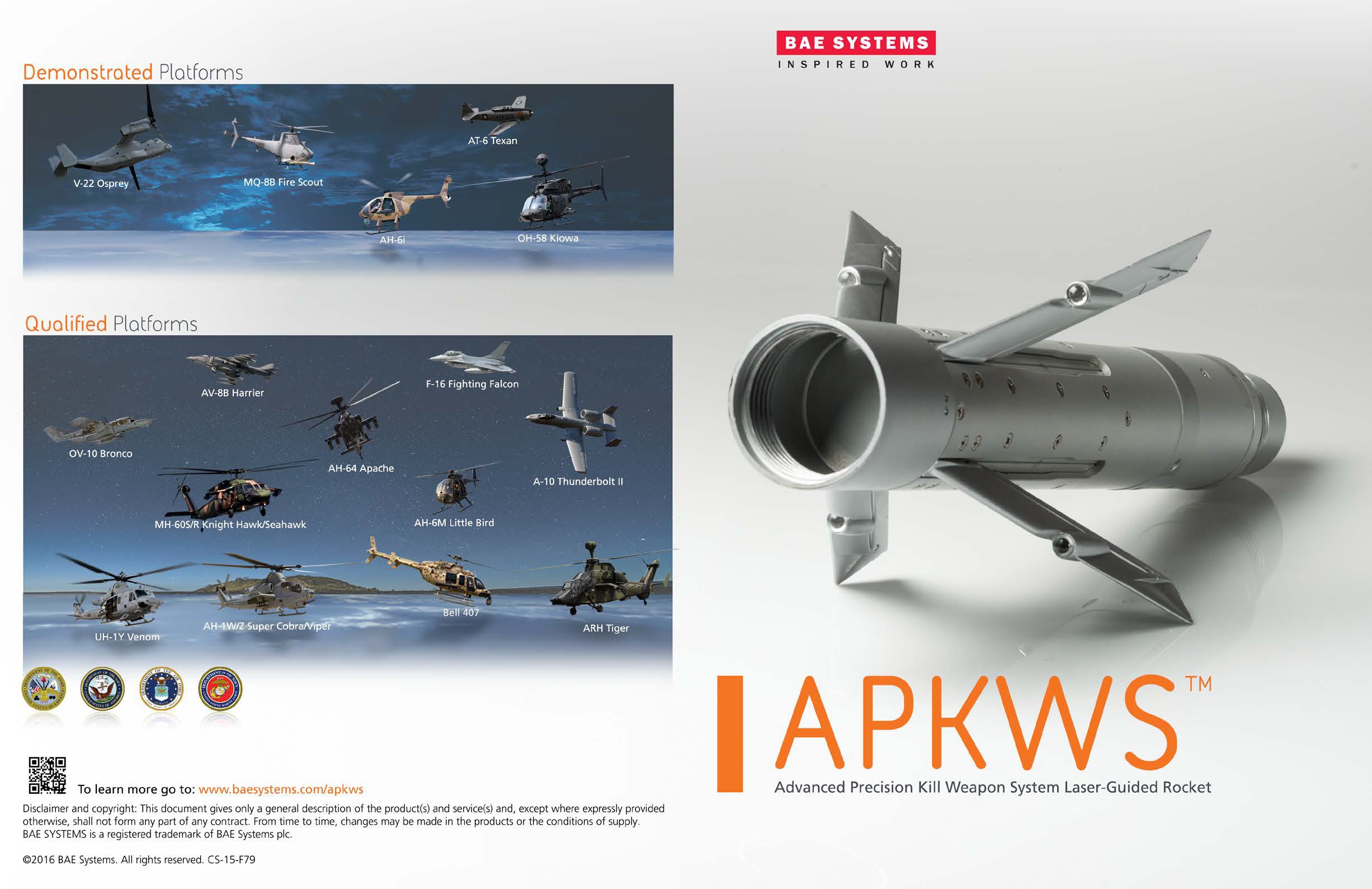

APKWS – slide (sursa BAE Systems)

Intre timp APKWS a ajuns in productie in versiunea II, pentru a elimina probleme initiale ale senzorului tocmai datorita plasarii pe aripioarele extensibile in locul conului de bot, avand o raza de actiune de pana la 5km, desi senzorul ar permite 12km sau mai mult.

In linii mari, aceasta ar fi si evolutia de dorit pentru STAR-80L (dincolo de cresterea razei de actiune spre 10-15km) al carei senzor este chiar in conul frontal al rachetei, penalizand insa capacitatea de lovire a capului de lupta in schimbul unui cost mai redus si al unei sensibilitati mai ridicate. Pe de alta parte nu cred ca senzorul din con ar fi chiar atat de sensibil la lansari adiacente iar dimensiunile mai generoase din con ar putea face mai usoara ghidarea la distante mari fata de senzorii distribuiti, odata cu cresterea razei de actiune a rachetei, doar ca in acest caz trebuie inlocuit si capul de lupta al rachetei nedirijate. Avantaje si dezavantaje…

Pe noi ar trebui sa ne intereseze evolutiile pe aceasta nisa atat din perspectiva inzestrarii cu AH-1Z/UH-1Y Venom, cat si a evolutiei pachetului SOCAT, integrand cu STAR-80L (omologat si pentru tragerea de pe elicopter),  inclusiv intr-o versiune cu raza extinsa, calibrul 122mm (STAR-122L) sau incarcatura termobarica dar si ca si evolutie a platformelor terestre multirol, capabile sa lupte contra tintelor la sol  si antiaerian (VSHORAD).
