Boeing a dat publicitatii informatia ca testeaza un elicopter cu elice propulsoare „compound” derivat din AH-64E Apache Guardian care va fi mai rapid, cu raza mai lunga si cu consum de combustibil mult mai eficient decat elicopterele de atac actuale. Anuntul vine in timp ce US Army exploreaza posibilitatea unui nou attack and reconnaissance rotorcraft si ce trebuie sa tina pasul printr-o modernizare crescuta cu noul design ce va castiga competitia Future Vertical Lift atunci cand va atinge capabilitatea operationala completa.
Jane’s 360 au fost primii care au raportat detaliile despre noua dezvoltare, care, conform Boeing, poarta numele de AH-64E Block 2 Compound. Elicopterul de atac va avea aripile-piloni de armament marite, un aranjament schimbat al evacuarii gazelor motoarelor, o „coada” mai inalta si o elice propulsoare. Designul s-ar putea sa contina si un nou sistem rigid al rotorului, care este o caracteristica standard pentru celelalte elicoptere „compound”.
Boeing estimeaza ca respectiva configuratie modificata va permite elicopterului sa aiba viteza si raza marite cu 50% si un consum de combustibil redus cu 24%. Actualul model AH-64E are o viteza de 170 de mile pe ora si raza in jur de 300 de mile.

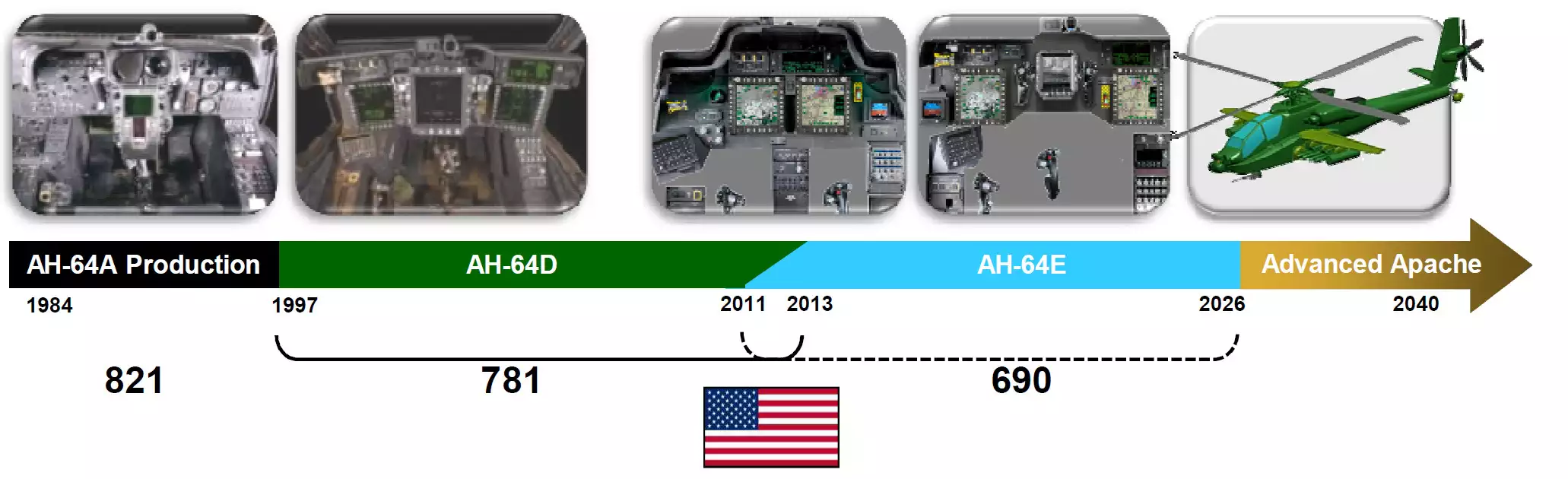

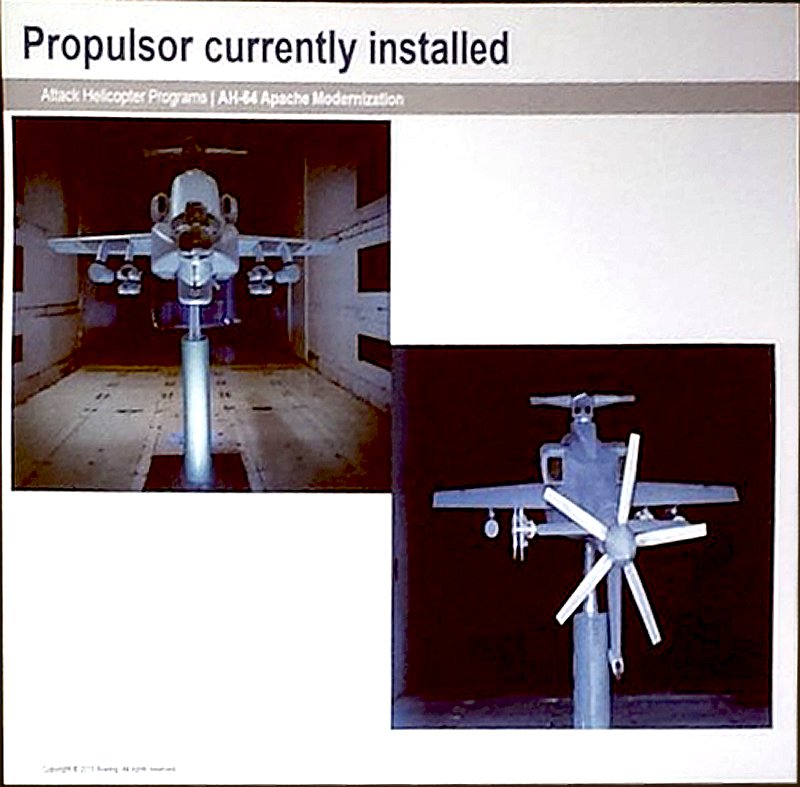

Compania sustine ca a deja a construit un model la scara 1/3 al elicopterului, care in acest moment trece prin diferite teste de tunel aerodinamic la una din facilitatile din Philadelphia, Pennsylvania. Testele ar trebui sa se incheie in Ianuarie 2019.
Sursa articolului integral: The Drive (pentru a observa si alte concepte similare) – multumiri lui Tzupy pentru semnalare.
