Se dau următoarele:
– timpul limitat pentru o serie de articole detaliate despre rachete;
– un cetățean de bine a reușit să obțină rarități;
– cetățeanul anterior menționat a desfăcut raritățile;
– o imagine poate spune la fel de multe cât 1000 de cuvinte;
– internetul tot timpul livrează (engl internets delivers).

Considerând toate acestea, RoMil organizează astăzi un curs introductiv despre rachete, împărțit în mai multe secțiuni.

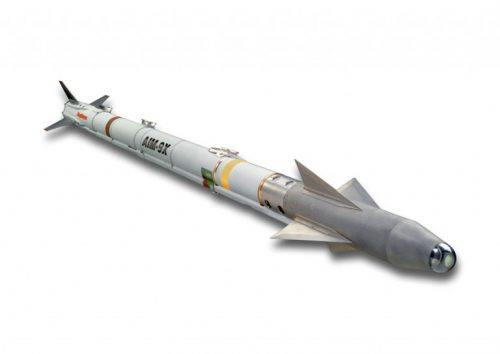

O rachetă de luptă (engl missile) este compusă cel mai frecvent din:
– motor rachetă, de obicei cu combustibil solid;
– aripi, pentru stabilizarea în zbor;
– încărcătura de luptă;
– sursa de energie;
– senzori pentru căutarea, urmărirea, detecția țintei;
– sistemul de control al rachetei;
– sistemul de comunicații.

Rachete

Dacă motorul a fost deja prezentat într-o serie de articole dedicată motoarelor rachetă cu combustibil solid, astăzi vor fi prezentate câteva sisteme întâlnite la rachetele reale, sisteme care fac parte din categoria senzorilor pentru căutare și urmărire, echipaemntelor de comunicații și calculatorului pentru control.

Materialele prezentate mai jos se referă la obiecte în fabricarea cărora intră, cel mai probabil, și elementul numit Unobtainium. Autorul a încercat fără succes obținerea de asemenea artefacte pentru studiu. Tehnologia este ultrasecretă, iar legile interzic importul și comercializarea în România a acestui gen de tehnologie chiar dacă ea este inutilizabilă, inertă, nefolositoare. Probabil diverși indivizi din parlament și ministere ar trebui să își mai scoată capul din fund și să se uite în jurul lor.

Sistemul de ghidare inerțială

Platformă inerțială sovietică

Giroscop și accelerometru

Sistem inerțial Matra

Platformă inerțială Matra

Accelerometru digital

Senzori

Senzorii de căutare, urmărire, detectare a țintei sunt cei care asigură sistemului de ghidare informațiile necesare controlului rachetei spre țintă. În cazul rachetelor moderne aceștia sunt în spectrul vizibil, infraroșu, ultraviolet, radio.

Senzor de proximitate Strela

Cap de căutare în infraroșu Strela

Cap de căutare în infraroșu

Componente sistem RF, posibil radar

Antenă rachetă sovietică

Control

Un sistem de ghidare inerțială (INS – engl Inertial Navigation System) este un sistem de ghidare care utilizează un calculator și senzori de mișcare (accelerometre, giroscoape și – eventual – senzori magnetici) pentru a calcula poziția, orientarea și viteza unui obiect aflat în mișcare.
