Astăzi vom aborda subiectul Mica, racheta propusă atât pentru programul corvetelor / fregatelor cât şi pentru programul SHORAD.
Rachete Mica în ambele versiuni RF şi IR
De la bun început trebuie spus că, pentru a funcţiona la capacitate maximă, sistemul VL Mica (naval sau terestru) necesită un radar performant. Clientul poate opta pentru orice radar doreşte însă cei de la MBDA impun un set de cerinţe minimale: astfel, este necesar un radar 3D, a cărui rază de detecţie trebuie să fie mai mare de 80 km cu capacitatea de a urmări până la 100 de ţinte simultan. Altitudinea trebuie să fie mai mare de 15000 m, elevaţia de până la 70 de grade. Se cere o bună rezistenţă la contramăsuri şi bruiaj, un sistem IFF incorporat dar şi, iertată fie-mi romgleza, un „refreshment rate” sub 3 secunde, cu cât mai puţin, cu atât mai bine.
Detaliu suprafeţe de control Mica
Detaliu suprafeţe de control Mica
Sistemul VL Mica, terestru sau naval, se bazează pe racheta Mica, în cele două versiuni ale sale, IR sau RF (ghidare infraroşu sau radar activă). Racheta are o lungime de 3,1 m, un diametru de 160 mm şi o greutate de 112 kg, fiind o rachetă de tipul „fire and forget”, „all weather”. Racheta are „thrust vector control” şi este complet izolată de factorii de mediu înconjurători în propriul container. Din punct de vedere al întreţinerii, racheta trebuie verificată o dată la fiecare cinci ani având o durată de viaţă estimată la 25 de ani. Din punct de vedere al dezvoltării ulterioare merită menţionat că Mica este în serviciul a 22 de forţe militare, fiind comandate peste 5000 de rachete. Iar francezii ne-au confirmat că toate actualizările vor fi disponibile şi României, evident în cazul în care se hotărăşte să cumpere sistemul.
Mica, Thrust Vector Control
Capul de luptă are 12 kg, este cu fragmentare şi poate exploda la impact sau în proximitatea ţintei fiind dotat cu senzori de proximitate. Întreg corpul rachetei este configurat astfel încât la explozie să producă daune semnificative.
Sistemul VL Mica este creditat cu o rază de intercepţie de aproximativ 20 km şi o altitudine maximă în jurul a 9000 m. Capul de ghidare pentru versiunea radar este fabricat de Thales iar capul de ghidare pentru versiunea în infraroşu este fabricat de Safran.
Cam atât cu elementele comune, pe mai departe vom aborda fiecare sistem în parte.
Vom începe cu cel terestru al cărui scop declarat este să ofere acoperire antiaeriană oraşelor, bazelor aeriene sau navale, dar şi unor unităţi terestre, de la brigadă în sus. Sistemul terestru VL Mica este mobil, fiind amplasat pe camioane. La momentul vizitei, francezii îl aveau amplasat atât pe camioane MAN cât şi pe camioane Mercedes, la alegerea clientului.
Sistemul VL Mica poate funcţiona complet autonom sau integrat în sistemul naţional de apărare antiaeriană. Este compus dintr-un camion pe care este amplasat centrul de comandă, Tactical Operation Center (TOC), un camion pe care este amplasat radarul sistemului şi până la şase camioane pe care sunt amplasate lansatoarele, fiecare lansator având câte patru rachete. De altfel, fiecare container este prevăzut cu propriul sistem de evacuare al gazelor rachetei. Radarul este legat prin fibră optică de centrul de comandă şi este complet automatizat, fiind controlat din TOC. Un astfel de sistem poate fi integral operat de doar trei militari, cei aflaţi în TOC, dar de regulă, câte doi oameni sunt repartizaţi pe fiecare camion, câte doi pentru fiecare lansator vertical şi doi pentru camionul pe care este amplasat radarul.
Lansator vertical terestru VL Mica
Sistemul de comandă este amplasat într-un container standard şi, printre altele, ceea ce mi-a atras atenţia a fost faptul că poate fi folosit şi pe post de simulator pentru antrenarea operatorilor. Despre avantajele lansării verticale a rachetelor nu o să mai spun nimic, ele sunt cunoscute deja de toată lumea. Francezii însă au ţinut să evidenţieze în repetate rânduri avantajele lansatoarelor verticale şi semnătura lor redusă prin comparaţie cu cele clasice, orizontale. Datorită controlului foarte bun al gazelor evacuate de racheta lansată, aceste lansatoare pot fi mult mai uşor disimulate în peisajul înconjurător, riscul de a da foc pădurii în care le-ai amplasat fiind mult mai redus decât în cazul celor clasice, orizontale.
Din momentul în care a ajuns în zona pe care trebuie să o apere, sistemul necesită doar 10 minute pentru a deveni complet operaţional iar înlocuirea rachetelor trase poate fi făcută de doi oameni în circa 15 minute, printr-un sistem foarte ingenios de basculare a containerului ce conţine cele patru rachete fără a necesita o macara în acest scop. Combate varii ameninţări, inclusiv rachete de croazieră, într-un arc de cerc de 360 de grade fiind eficient pe raze de la 1 km până la peste 20 km. Ca idee, un lansator mobil terestru cu patru rachete poate angaja 4 ţinte diferite în 6 secunde. Sistemul este conceput special să facă faţă atacurilor la saturaţie.
Despre sistemul naval VL Mica am mai vorbit. Bazat pe aceleaşi rachete Mica RF sau IR, sistemul naval foloseşte acelaşi tip de tuburi pentru rachete, cu excepţia capacelor, cele navale fiind navalizate. Cum funcţioneză sistemul naval puteţi vedea în filmul de mai jos, scurt şi elocvent.
Caracteristicile şi cerinţele sistemului naval sunt similare cu cele ale sistemului terestru. Ţintele combatute sunt în esenţă aceleaşi, fie că vorbim de rachete de croazieră supersonice sau subsonice, antinava, elicoptere, avioane sau drone.
Unul dintre lucrurile care mi-au atras atenţia a fost faptul că, de la fabricare şi până la momentul la care este trasă, racheta stă în acelaşi container, un element foarte important în opinia mea. Astfel, containerul în care este amplasată racheta are o lungime de aproximativ patru metri şi o greutate de 480 kg, are propriul sistem de evacuare a gazelor, poate fi uşor amplasat la bordul navei şi, după tragere, pur şi simplu este ridicat şi înlocuit cu unul nou.
Container depozitare – lansare Mica în construcţie
Prin urmare, instalarea VL Mica la bordul fregatelor Type 22 de exemplu, nave care nu au fost concepute pentru a prelua rachete cu lansare verticală, este mult mai uşoară decât instalarea unui modul Mk41. De altfel, bugetul limitat avut la dispoziţie pentru modernizarea celor două fregate, mă conduce la concluzia că nu vom avea rachete cu rază medie de acţiune la bordul celor două fregate deşi, am înţeles că instalarea Aster 15 pe Type 22 nu este o sarcină imposibilă. Bugetul limitat însă este… În aceste condiţii nu pot decât să sper că se are în vedere instalarea unui număr semnificativ de rachete VL Mica la bordul celor două fregate, măcar 24, ideal 48.
Un exemplu de instalare la bordul navelor poate fi văzut în poza de mai jos:
Amplasare silozuri verticale Mica Sursa: suryamalam
Ceea ce vedem mai sus este doar o opţiune de amplasare a Mica şi, dacă ne gândim la fregatele noastre Type 22, putem găsi mai multe locuri asemănătoare unde ar putea fi amplasate containerele. În cazul corvetelor este mult mai simplu, acestea fiind prevăzute din start să fie echipate cu lansatoare verticale.
În loc de concluzie, mărturisesc că racheta şi sistemul construit în jurul ei, atât în versiune navală, cât şi în versiune terestră, m-au impresionat destul de mult. După cum am mai spus-o, nu întotdeauna raza unei rachete este totul. Mult mai importante mi se par agilitatea şi viteza rachetei, rezistenţa la contramăsuri dar şi completa autonomie a acesteia o dată ce a fost lansată. Nu în ultimul rând, combinaţia senzor de impact / senzor de proximitate a capului de luptă maximizează şansele distrugerii ţintei. Capacitatea de a urmări şi distruge mai multe ţinte simultan este de fapt ceea ce contează cu adevărat în cazul oricărui sistem antiaerian, fie el naval sau terestru. Iar capacitatea de a funcţiona autonom sau integrat mi se pare că oferă multă flexibilitate sistemului.
Va urma
Nicolae Hariuc
Disclaimer: Romania Military a participat în perioada 14 – 17 Noiembrie 2017, la invitaţia MBDA, la un eveniment organizat de catre compania franceză, eveniment cu ocazia căruia am putut sa vizitam fabricile MBDA din Franţa dar şi să purtăm discuţii formale sau informale cu reprezentanţii MBDA. Precizăm că toate cheltuielile aferente acestui eveniment desfăşurat în Franţa au fost suportate de MBDA.
Am ințeles. Un fel de webPR.
Care ar fi punctele slabe ale Mica?
Care ar fi oferta lor de offset?
Este un articol de prezentare a unui potential sistem AA care ar putea echipa armata noastra. Puncte slabe? Te rog sa-mi dai un exemplu de producator de armament care sa-si publice punctele slabe…
In coada articolului e un va urma, prin urmare te rog sa ai rabdare. 🙂
Cum ne protejam la o potențială intelegere politica Rusia – Franța?
Cu pliciul.
Depinde cat integreaza din productie in RO. Sau cat putem noi sa integram. .. 🙂
Si cat de capabili suntem sa inlocuim la un moment dat elementele sensibile, gen capete de gidare IR si RF.
Nu stiu de ce, dar mai multa incredere am in Franta, decat in Germania. Vorbind doar de aliati europeni din Nato….
Nu mai Franta lui De Gaulle, dar totusi…
Corectie
Nu mai e Franta lui…..
Vectorul nu se va integra in productie la noi, doar sisteme auxiliare. Nici radarul. Cel putin asta se intelege din declaratiile lor.
Si la SIRET/IRIS-T tot asa au fost conditiile.
Am inteles ….
Dar e bine sa incerci sa ai „ciocanul” tau… 🙂
Cooperare, participare la programele de dezvoltare ulterioara….. etc
Interes sa fie din partea noastra…. Cred ca asta e cel mai greu de obtinut 🙁
In ultima instanta scoti „sublerul” de la naftalina, daca mai are cine sa il foloseasca.. 🙂
da…doar daca ai capacitatea tehnologica/stiintifica sa o faci…iar aici sintem ramasi in urma pentru chestiile sensibile…
cercetarea trebuie sa o finantezi de unul singur daca vrei sa o ai si e foarte scumpa…iar cum se aloca banii in zona asta stim cu totii…ca sa nu mai spun de cati specialisti mai ai ramasi prin tara…cu parere de rau, dar ‘crema’ de mult timp deja pleaca/e plecata pe afara…si nu cred ca sint de judecat oamenii astia…ai o singura viata…aici peste garla de exemplu se vine la salarii de 10K/luna in zona cercetarii
trebuie sa marchezi banul, nu merge s apui sublerul cum vrei tu, ca te trezesti cu proces pe drepturi si patente.
Asta de asemenea se va vedea intr-un articol ulterior. De o potentiala intelegere SUA – Rusia cum te poti proteja? Ceea ce e acum valabil, s-ar putea sa nu mai fie in 10 ani, oricat de improbabil ar parea acum, ce faci atunci?
Cand am intrat in NATO aveam armament preponderent rusesc si, din pacate, inca mai avem. Cum ne-am protejat de asta?
Pentru un sistem national intergrat si stratificat AA, intre Patriot si MICA ar mai trebui sa avem ceva? Pentru un profan ca mine, as zice ca da. La raza de 20 de km pare sa fie mai apropiata de VSHORAD decat SHORAD.
Ce facem in conditiile astea? Avem Patriot, HAWK la care mai completam cateva baterii de NASAMS, apoi MICA, Mistral (care e VSHORAD dar nu e MANPADS)+ Stinger (ca sa avem un MANPADS)? 🙂
Sunt oameni mult mai priceputi pe aici, ii las pe ei sa-ti explice… 🙂
Daca se concretizeaza colaborarea pt MICA,
mai invatam ceva de la Safran pt cap IR, poate si motoare racheta, si faci la noi o alta
Strella romaneasca… 🙂
Bani si vointa sa fie….
Pt manpads macar….
Nu cred ca vor transfera francezii tehnologie, cap IR exclus, din ce au spus vor sa scolarizeze personalul pentru a produce/asambla nu se stie exact ce. As porni de la premisa ca Ploiestiul va face containerele, orice altceva ar fi bonus.
da, pentru transfer de tehnologie la rachete/radar/ sistem d emanagement ar fi trebuit sa cumparam licenta.
Deocamdata pe raza lunga avem (vom avea) Patriot, apoi pe raza medie HAWKul lipit de Patriot, cel mai probabil fiecare baterie Patriot va avea in subordine o baterie Hawk.
Mai apoi avem pe raza „medie” VL Mica, care daca ne uitam la ultimele evolutii in domeniul razelor rachetelor – rusii vor avea in curand o racheta cu raza de 40km pe Panstir SM!! – aduce mai mult cu un sistem foarte evoluat de ponit-defense si pe VSHORAD am avea Mistral 3 – cu o raza foarte buna, sistemele artileristice Vifor 2x30mm si GDF 003 2-35mm.
Intradevar se simte nevoia unui sistem de rachete cu raza de 40 km, in completarea Hawkului, aici ne putem orienta catre NASAMS 2 sau putem sa ramanem doar cu Hawk. Stinger nu stiu ce sa zic, din cate av vazut si mi s-a povestiti Mistralul, chiar daca este mai puitn mobil decat un STINGER, este suficient de mobil sa-l ti dupa tine, foarte usor de pus in pozitie de lupta si foarte usor de folosit. Are avantajul ca foloseste „infrared imaging” si astfel se lasa greu dus dupa momeli.
Mica e un sistem bun, de fapt era cat pe-aci sa-l cumparam prin 2010.
In afara de Patriot, Mica/sistem echivalent si Mistral/sistem echivalent nu vom cumpara altceva, nu exista in plan, as scoate din calcul un sistem intermediar.
Mistral e un sistem performant, problema e ca are o greutate destul de mare, necesita autovehicul. La fel si RBS-70 (care nu poate fi bruiat, dar are alte limitari), chiar daca poate fi transportat pe luptatori, e mai putin versatil ca Stinger. Mie imi place mult Grom, e si ieftin si cred ca polonezii sunt mai flexibili in materie de transfer de tehnologie.
De acord cu tine cu privire la Grom as adauga si Stinger), si eu il consider mai potrivit decat Mistral.
Stinger e mai bun, insa e si mai scump.
Stinger e ultramatur, integrat deja pe o droaie de sisteme si ai acces si la mai multe evolutii, iar capul de lupta e cel mai puternic raportat la masa sa, care si ea e redusa, fiind cu adevarat portabil.
rachetele de tip manpads bazate doar pe IR sunt cam pe final.
S-au inventat sisteme DIRCM cu succes de 100% impotriva lor. E adevarat ca acum le au doar tarile avansate in dotare, dar in viitor vor fi dotare standard pentru potentialii nostri adversari.
Cine a zis ca vom lua NASAMS? Nu cred ca vom avea asa ceva. La cum merg lucrurile apararea noastra AA va avea probabil urmatoarele „straturi” :
raza lunga Patriot
raza medie Hawk
raza scurta MICA
raza foarte scurta Mistral, Viforul, Ghepard plus restul
La pace, da, corect.
Hawk-ul e al aviatiei si apara obiective fixe (Bucurestiul adica), la fel ca SA-2.
Tot la aviatie e necesara apararea bazelor aeriene, misiune executata in prezent de antediluvianul S-60.
La fortele terestre sunt alte sisteme (Kub, Osa, Vifor, 2×30, CA-94, CA-95, Ghepard), participa si ele la apararea spatiului aerian national, dar in caz de bubuiala prioritatea lor e apararea trupelor, care nu raman in garnizoane, deci e necesara mobilitate.
Si marina participa la aparare AA, dar la momentul actual e destul de anemica.
Bottom line, sistemul AA e diferit la pace, in caz de ostilitati se modifica.
Vlad asta era o imagine empirica sa zicem pe baza a ceea ce vad ca avem si se achizitioneaza. Nu am cum sa te contrazic. Deci era vorba despre o imagine cvasigenerala fara pretentii de model de organizare pt DCA.
Modernizarea Hawk XXI poate duce catre NASAMS, prin hibridizare Hawk-AMRAAM . BMS Hawk XXI stie sa gestioneze si SL-AMRAAM si are in curs de testare si integrare si ESSM:
https://www.tehnomil.net/2012/06/23/hawk-xxi-lanseaza-essm/

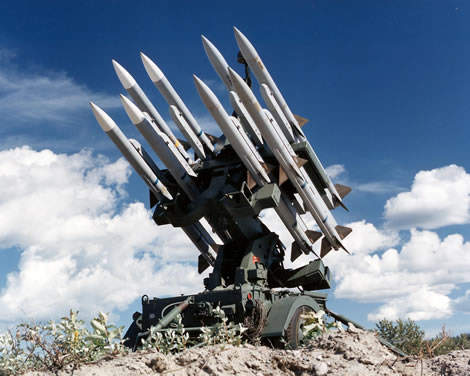

http://www.army-technology.com/wp-content/uploads/sites/3/2017/09/Slamraam_5.jpg
