Sau cand germanii faceau avioane furtive…
The insane story of German Stealth Fighter Jet F117
Proiectul celor de la MBB (Messerschmitt-Bölkow-Blohm) pentru un avion mediu cu semnatura redusa (low observable) purtator de rachete, s-a desfasurat in mare secret intre 1981 si 1987, fiind finantat de Luftwaffe.
Denumit si Medium Range Missile Fighter (MRMF), proiectul a fost demarat in 1981, cu ideea crearii un avion usor si ieftin, care sa fie superior in lupta la distante medii, pentru a nu avea nevoie sa se angajeze in lupta manevriera la distante mici.
Era o maniera asimetrica de a contracara generatia aeronavelor sovietice de inalta manevrabilitate, capabile de lupta apropiata, care era la moda in perioada respectiva (familiile Su-27, MIG-29).
Abordarea era similara cu a celor de la Lockheed Martin pentru Have Blue (care a dus la F-117 NightHawk), desi au lucrat independent, tehnologia si solutiile gasite fiind similare, cautandu-se un profil frontal cu o semnatura intre .20 si 30 dB (contra radarelor in banda X) bazat pe suprafete multifatetate poliedrice.
Aeronava nu pare sa aibe cala interna de arme, montarea rachetelor aer-aer cu raza medie (familia AIM-7 Sparow?) facandu-se cel mai probabil pe acrosaje semi-carenate. Pare sa fie destinat unor misiuni de interceptor cu raza de actiune limitata, acrosarea unor rezervoare suplimentare ducand la o degradare a semnaturii reduse radar. Posibil ca acesta sa fie doar un demonstrator pentru rafinarea formei si performantelor, urmand ca la o versiune de productie sa fie implementate solutii pentru armament si rezervoare suplimentare.
S-a creat un prim prototip, pilotabil, scara 1/3, pentru viteze reduse, acesta incepand testele in tunelul aerodinamic in 1985. Pentru testele trans-sonice a fost folosita in prima faza o macheta scara 1:20.
In paralel au fost facute calcule folosind un program de simulare a zborului.

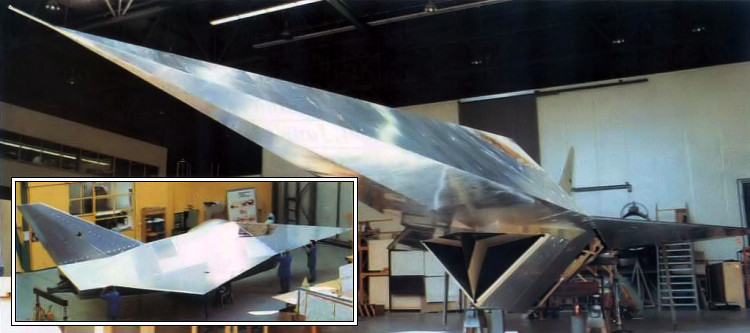

Pentru estimarea reflexiei radar a fost construita o macheta la scara de naturala, in lungime de 16 metri si anvergura de 8 metri. Potrivit unor estimari, semnatura radar frontala a Licuriciului ar fi fost mai redusa decat cea a lui F-117A Nighthawk.

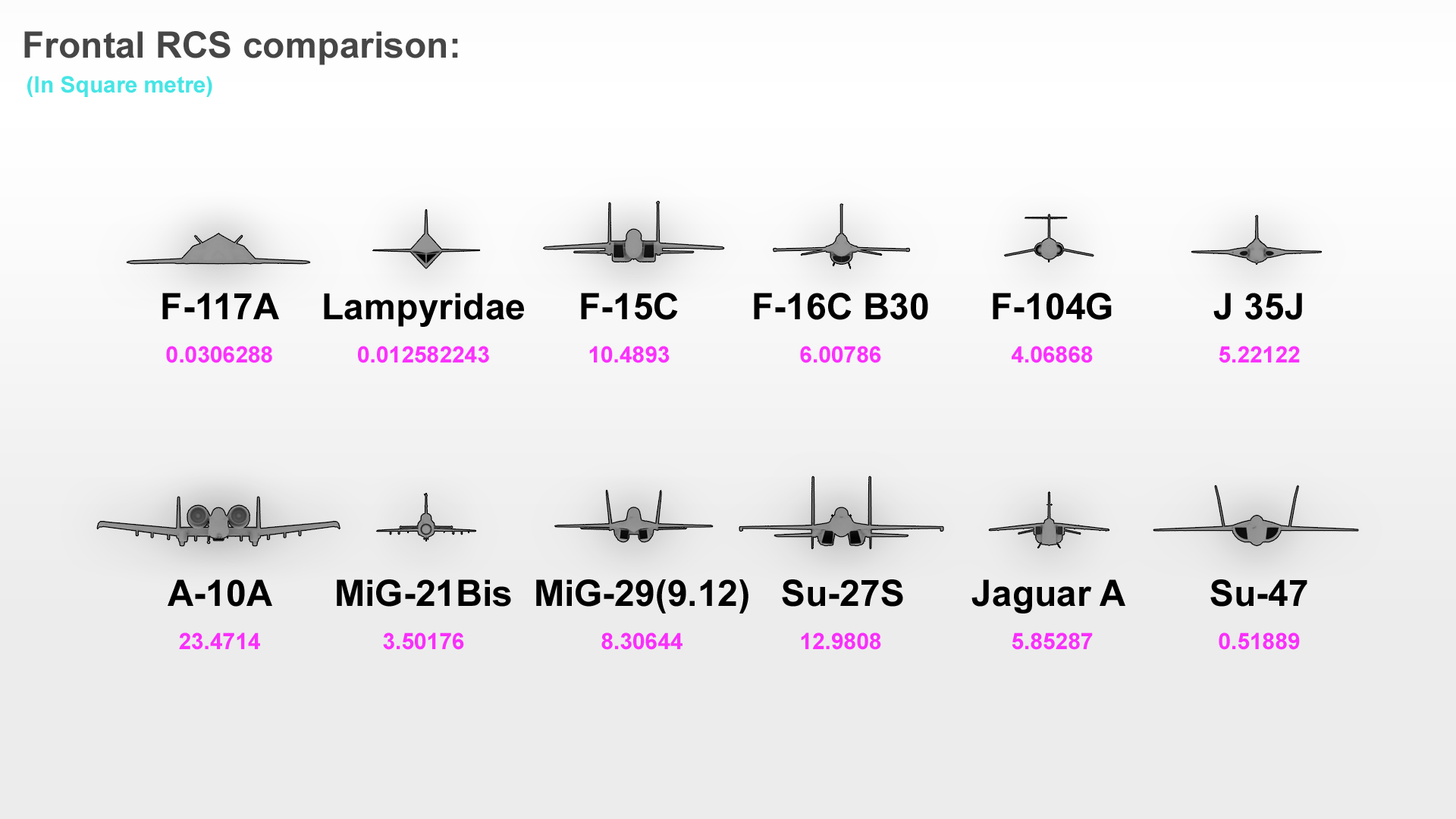

Estimare orientativa a semnaturii radar frontale (sursa – pagina de „deviant-art”: Report 038: Lampyridae news – IndieDB)
In 1987 au fost facute mai mult de o duzina de simulari de zbor in tunelul aerodinamic din Olanda (Emmeloord), folosind un model la scara 3/4 simuland viteze de pana la 220 km/h.
Programul a fost oprit la fel de in secret in 1987, posibil la presiunile SUA, care aveau in dezvoltare propriile programe de semnatura redusa.
Abia in 1995 firma succesoare, Daimler-Benz Aerospace (DASA), a publicat cateva informatii despre acest program, inclusiv faptul ca obiectivele de semnatura radar fusesera atinse.
DASA au incercat sa continue in cadrul unui nou program TDEFS (Technology Demonstrator for Enhancement and Future Systems) destinat si ca evolutie pentru Eurofighter Typhoon, grefand noile materiale absorbante radar, comenzile fly-by-wire si motor cu tractiune vectoriala (X-31, la care si DASA a participat) pe studiile existente pentru Licurici, insa tehnologia suprafetelor fatetate a inceput sa fie depasita la sfarsitul anilor 1990.

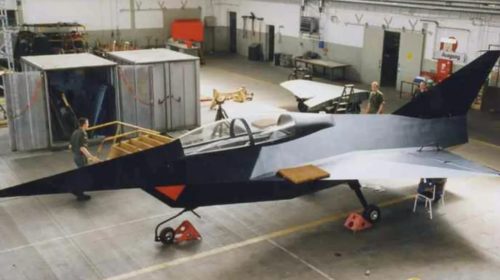

In 1999 ultimul demonstrator al Licuriciului, la scara 3/4, a fost expus la la muzeul aviatiei militare din Berlin-Gatow.
Marius Zgureanu
Surse:
MBB Lampyridae (1987) German Experimental Stealth Fighter Prototype | Secret Projects Forum
Stealth technologies – German aviation projects and solutions
Eu, cât de cât ageamiu în „invizibilitate” văd două probleme de reflexie a undelor radar.
Priza de aer de loc „furtivă” și cu privire directă spre palele turbinei.
Joncțiunea aripă/fuzelaj care face un unghi drept. Pentru disiparea undelor, joncțiunea trebuie să ia o curbură.
Zic și eu…
@MirceaS
cum s-a mai discutat pe aici,
au exista doua solutii de proiectare, fundamental diferite, in ceea ce priveste reducerea suprafetelor de reflexie radar,
forma cat mai fatetata a aparatului de zbor specifica F 117 A,
si forma mai rotunjita a aparatului,
pt proiecte din anii 60: Boeing quiet bird, etc.
totusi, in sursele articolului se mentioneaza pagina de pe wiki a licuriciului, pagina la care proiectanti lui spun:
”These shapes deliberately avoid both conventional right angles and curved surfaces; lift was generated via a system of vortices produced by its sharp leading edges”.
cu alte cuvinte ca nu sunt bune unghiurile drepte si suprafetele curbe,
Cu privire direct la palele compresorului vrei să zici.
Da !
Mă uit la tabloul cu suprafețele echivalente radar.
Deja, privirea frontală nu trebuie să fie unicul criteriu.
Apoi văd că MiG-urile noastre 21 erau „low observable”, aveam flotă invizibilă și nu știam.
Mă mira si SER-ul Su-47. Nu știu de unde l-au măsurat așa de mic. (According to some sources, the Su-47 was treated with radar absorbent material (RAM) in order to reduce its radar signature. However, the airframe itself has no specific features characteristic of true stealth aircraft that would more significantly reduce its radar cross-section)
foarte interesanta aripa avionului,
la vremea la care a fost proiectata,
https://en.wikipedia.org/wiki/MBB_Lampyridae#/media/File:MBB_Lampyridae_concept_art.jpg
la wiki spune ca nemtii aveau propriile cercetari legate de aeronave cu amprenta radar redusa (stealth) inca din anu 1975,
si tot de la wiki, nemti zic ca avionu lor era mai invizibil radar decat F 117A,
”Similar to Lockheed’s own approach adopted during its development of the Have Blue demonstrator aircraft and the production F-117 Nighthawk (both still classified at the time), MBB’s design team harnesses the dimensional principles of an airframe externally covered by polyhedral shapes for the Lampyridae.[4] These shapes deliberately avoid both conventional right angles and curved surfaces; lift was generated via a system of vortices produced by its sharp leading edges. This multi-faceted exterior formed the basis of the envisaged stealth fighter; according to claims by Dr Gerhard Lobert, a former project leader at MBB, the Lampyridae was highly likely to have possessed better low-observability (in terms of radar visibility) characteristics than the competing F-117 Nighthawk, despite the latter’s exterior featuring more than double the number of radar-scattering facets in comparison to MBB’s design.[4]”,
pe desene de astea interesante de aripa pt IAR 99
https://www.rumaniamilitary.ro/iar-99-concepte-artistice
X 31 a fost un proiect exceptional, a aratat ce poate iesi cind mai multe tari colaboreaza. E adevarat nemtii mai aveau, pe atunci, inca specialisti in aviatie. Si mai e adevarat ca nemtii nu prea au profitat de rezultatele acestui proiect exceptional, ci mai mult americanii. Intre timp ajunsesera luptatorii pt pace la putere.
Dar ideea (necesitatea) reducerii sectiunii e la fel de veche precum aviatia. Poate ar fi meritat de vorbit si despre Ho 229.
P.S un articol despre X31 ar fi tare interesant!
https://www.rumaniamilitary.ro/horteh-2-29-al-lui-hitler
Să ne amintim și
https://www.rumaniamilitary.ro/microfighterul-incas
pin la urma toti vorbim.de avioane grozave, ce e acela avion grozav?
In principiu nu exista acel.avion grozav, ci fiecare e mai bun sau mai rau in functie de scopul fiecaruia.
Totusi exista niste parametrii general valabili, raport tractiune greutate, pay load, stealth, pret…
A mai fost un proiect german fain in perioada aceea Dornier LA-2000 . Foarte asemanator cu A 12 Avenger inca nici nu se stie ci8ne dupa cine a furat
Ideile sunt pe undeva aceleasi, se rostogolesc, de fapt sunt firesti, impuse de fizica. Diferenta e ca unii au curajul, si o anumita sustinere financiara, sa incerce sa puna in practica acele idei, iar altii se multumesc sa lupte pt pace.
Desigur exista si comici vestiti ai ecranului, gen Georgel, Peredehil si toata gasca lor, care nu inteleg nimic, dar, din pacate, au si ei un cuvint de spus.
Pare absurd, dar e trist, e greu sa impui firescul, chiar daca e vorba de fizica!
