Solutii autopropulsate pentru sistemele AA Viforul ?

Avand un numar mare de sisteme A-436 Model 1980 2x30mm romanesti precum si cateva zeci de sisteme Oerlikon GDF003-Viforul 35mm (posibil 72 de bucati), toate nemodernizate, s-ar putea intrevedea unele solutii ieftine de imbunatatire a sistemelor.

Anterior am precizat variante pentru solutiile de modernizare a electronicii si integrarea cu sisteme de rachete sol-aer cu raza scurta, aplicabile si la sistemele AA Ghepard (43 bucati total), cea mai recomandata varianta fiind un standard comun:

  • GDF-006 pentru tunuri si munitie = GDF-001/002/003 cu sistem de munitie AHEAD (Advanced Hit Efficiency And Destruction);
  • sistem de descoperire si conducere a focului Skyguard (radare doppler de descoperire/tintire+ sistem optic de vizare) / Skyshield (Africa de Sud are in curs de modernizare GDF-002 si 005 la acest standard ).
  • Integrarea rachetei sol-aer cu raza foarte scurta A-94M/CA-94M, sau a unor sisteme echivalente si pe platformele tractate, nu doar pe Ghepard.

1

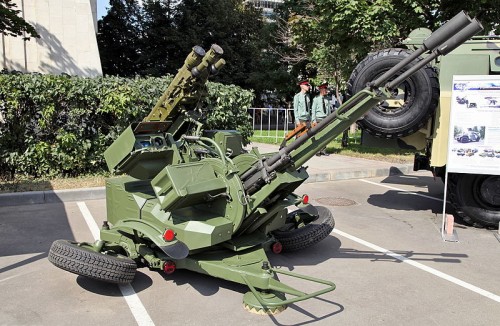

                           Exemplu instalare lansatoare Igla pe platforma ZU-23-2 (binara)

Pretul Skyguard e destul de piperat, insa ne-ar oferi o aducere la standard comun a Gheparzilor si GDF-urilor deja aflate in inzestrare, cu radare mult mai performante decat cele existente pe Ghepard-B2L actuale. Sistemul AA ar putea fi completat cu un sistem lansator de rachete sol-aer cu raza scurta similar CA-95, insa cu bataie extinsa la 10-15km.



Revenind insa la sistemele tractate, ne putem gandi ca daca pentru rachetele Hawk a fost posibil (chiar daca nici azi nu e clara solutia respectiva), si acestea ar putea fi integrate pe o platforma 6×6 din categoria camioanelor ROMAN 25.360/ 26.410/26.360 DFAEG, disponibila pentru LAROM. Platforma beneficiind de unitate de putere auxiliara si de spatii de stocaj, sistemele de tunuri binate AA ar putea fi automatizate atat pe partea de alimentare cu munitie cat si de orientare si tragere. Un dezavantaj al camionului ar fi camuflarea mai dificila a unui obiect de astfel de dimensiuni, comparativ cu platforma tractata.

2

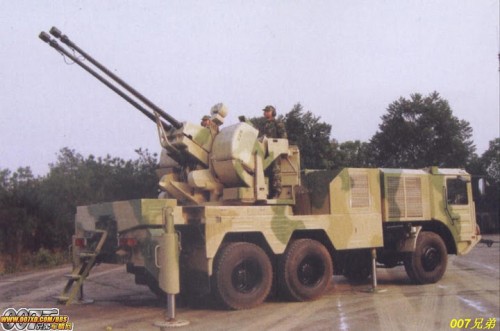

PG-99 (CS/SA1)

Un prim exemplu este integrarea chinezeasca pentru Pakistan a platformelor AA cal. 35mm PG-99 (CS/SA1) echivalente Oerlikon GDF-02 montate pe camioane blindate SX2190. PG-99 poate folosi munitie AHEAD.

Exista si platforma sudafricana « Zumlac », o integrare experimentala a sistemului binar AA cal.23mm ZU-23-2  pe un sasiu de camion militar blindat antimina de tip SAMIL 100.

3

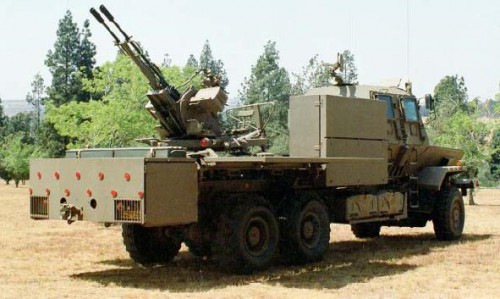

                                                                                  Zumlac

Similara insa mai complexa este dezvoltarea poloneza ZUR-23-2KG „Jodek-G” – a ZUR-23-2S cu vizor reflex sight CKE-2 (CP-1 zi/noapte cu telemetru laser), system electromecanic de rotire a tevii si lansator jumelat pentru 2 rachete sol-aer cu raza foarte scurta „Grom” , platforma produsa incepand cu 2002.



O varianta si mai pretentioasa si automatizata cu sistem radar si electro-optic integrat a fost propunerea Oerlikon de instalatie GDF-003 integrata pe camion, la care cabina putea cobora pentru a putea oferi cale libera de tragere sistemului jumelat cal.35mm.

4

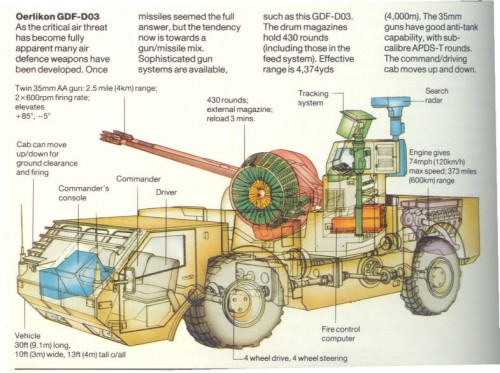

Platforma integrata 6×6 Oerlikon GDF-003



 Marius Zgureanu
